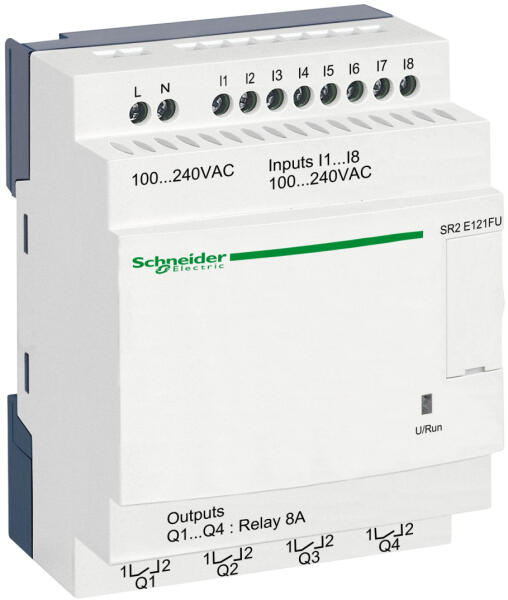

A Schneider Electric Zelio Logic SR2E121FU egy kifinomult, kompakt kialakítású programozható relé, amelyet ipari automatizálási és vezérlési feladatokhoz fejlesztettek ki. Ez a kijelző nélküli intelligens relé modell kiválóan alkalmazható olyan helyzetekben, ahol korlátozott térben kell megbízható vezérlési funkciókat biztosítani. A 100-240V AC tápfeszültséggel működő készülék ideális választás kisebb automatizálási projektekhez, épületgépészeti alkalmazásokhoz vagy bármilyen egyéb területen, ahol programozható logikai vezérlésre van szükség. A SR2E121FU modell összesen 12 I/O-val rendelkezik: 8 diszkrét bemenettel és 4 relés kimenettel, ami sokoldalú felhasználást tesz lehetővé. A bemenetek 100-240V AC feszültséggel működnek, 0,6 mA bemeneti árammal és 57-63 Hz, illetve 47-53 Hz közötti bemeneti frekvenciával. A készülék részletes műszaki specifikációi között szerepel, hogy a bemeneti impedancia 350 kOhm, a garantált 1-es állapot feszültsége legalább 79 V, míg a 0-ás állapot maximum 40 V. A 4 relés kimenet 5-30V DC vagy 24-250V AC feszültségtartományban használható, és a kimeneti áram maximum 8A lehet. A relék NO (alaphelyzetben nyitott) típusúak, és kiemelkedő kapcsolási élettartammal rendelkeznek – akár 10 millió mechanikai kapcsolási ciklust is kibírnak. A programozható relé két különböző programozási módot támogat: létradiagramos (ladder) programozással 0-240 vezérlési sémavonalat, míg FBD (Function Block Diagram) programozással 0-500 vonalat lehet létrehozni. A ciklusidő 6-90 ms között változik, ami gyors reakcióidőt biztosít. Az eszköz különleges előnye a beépített valós idejű óra, amely lehetővé teszi időzített vezérlések megvalósítását. Az óra pontossága 25°C-on 6 másodperc/hónap, a memória backup ideje pedig 10 év, így hosszú időn keresztül megőrzi a programot áramkimaradás esetén is. Az eszköz minden bekapcsoláskor ellenőrzi a programmemóriát, így biztosítva a megbízható működést. A Zelio Logic SR2E121FU számos nemzetközi tanúsítvánnyal rendelkezik, köztük UL, CSA, GOST, C-Tick és GL minősítésekkel, ami bizonyítja a termék magas minőségét és megbízhatóságát. Az IP védelmi besorolása IP20 a csatlakozóblokknál és IP40 az előlapon, az IEC 60529 szabványnak megfelelően. A készülék széles hőmérsékleti tartományban használható: -20°C és 55°C között, szellőztetett környezetben, illetve -20°C és 40°C között szellőzés nélküli házban. A maximális üzemeltetési magasság 2000 méter, a relatív páratartalom pedig 95% lehet (kondenzáció nélkül). Az SR2E121FU eszköz szerelése egyszerű, 35 mm-es DIN sínre rögzíthető, de a behúzható füleknek köszönhetően csavaros rögzítés is lehetséges. A csatlakoztatás csavaros sorkapcsokkal történik, amelyek többféle vezetéktípus fogadására is alkalmasak. A készülék kompakt méretei (szélesség 71,2 mm, magasság 90 mm, mélység 59,5 mm) lehetővé teszik a helytakarékos beépítést. Ez a Schneider Electric termék különösen ajánlott olyan szakembereknek, akik megbízható, hosszú élettartamú és sokoldalú programozható relét keresnek ipari vagy épületautomatizálási projektjeikhez.

Schneider Electric Zelio Logic - SR2E121FU - programozható relé, kompakt, kijelző nélkül, 8 DI, 4 DO relés, belső órával, 230 VAC műszaki adatok Főbb tulajdonságok Termékcsalád: Zelio LogicTerméktípus: Kompakt programozható reléKijelző: NincsÓra: Beépített Programozási jellemzők Vezérlési sémavonalak száma: 0... 240 létradiagramos (ladder) programozással, 0... 500 FBD programozássalCiklusidő: 6... 90 msBackup idő: 10 év 25°C-onÓra drift: 12 perc/év 0... 55°C-on, 6 s/hónap 25°C-onEllenőrzések: Programmemória minden bekapcsolásnál Tápellátás Névleges tápfeszültség [Us]: 100... 240 V ACTápfeszültség határok: 85... 264 VTápfrekvencia: 50/60 HzMaximális áramfelvétel: 30 mA 240 V-on (bővítés nélkül), 80 mA 100 V-on (bővítés nélkül)Teljesítményfelvétel: 7 VA bővítés nélkülSzigetelési feszültség: 1780 V Bemenetek Diszkrét bemenetek száma: 8Diszkrét bemeneti feszültség: 100... 240 V ACDiszkrét bemeneti áram: 0,6 mADiszkrét bemeneti frekvencia: 57... 63 Hz, 47... 53 HzGarantált 1-es állapot feszültség: >= 79 VGarantált 0-ás állapot feszültség: = 0,17 mAGarantált 0-ás állapot áram: = 10 mA 12 V-onMűködési frekvencia: 0,1 Hz terhelés mellett, 10 Hz terhelés nélkülMechanikai élettartam: 10000000 ciklus Válaszidők Diszkrét bemenetek (ladder programozással): 50 ms (0→1), 50 ms (1→0)Diszkrét bemenetek (FBD programozással): 50... 255 ms (0→1), 50... 255 ms (1→0)Relés kimenetek: 10 ms (0→1), 5 ms (1→0) Csatlakozások Típus: Csavaros sorkapcsok, többféle vezetékmérethez (0,2-2,5 mm2)Meghúzási nyomaték: 0,5 Nm Környezeti feltételek IP védettség: IP20 (sorkapocsnál), IP40 (előlap)Működési hőmérséklet: -20... 55°C, -20... 40°C szellőzés nélküli házbanTárolási hőmérséklet: -40... 70°CÜzemeltetési magasság: max. 2000 mRelatív páratartalom: 95% (kondenzáció nélkül) Szabványok és tanúsítványok Megfelelőség: EMC direktíva (IEC 61000-6-2, 61000-6-3, 61000-6-4, 61131-2), Kisfeszültségű direktíva (IEC 61131-2)Tanúsítványok: GOST, C-Tick, UL, CSA, GL
