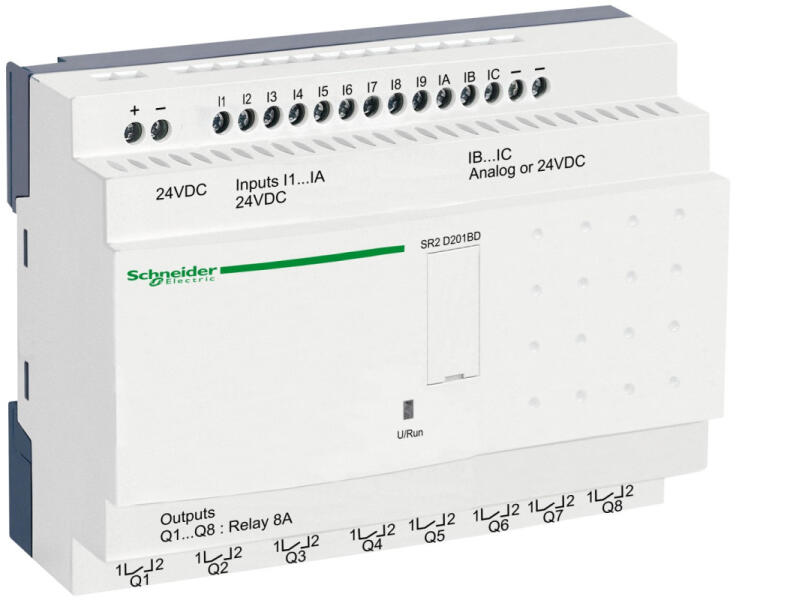

A Schneider Electric Zelio Logic SR2D201BD egy rendkívül sokoldalú, kompakt okos relé, amely ideális választás kisméretű automatizálási feladatokhoz. Ez a 24V DC tápfeszültségű eszköz kijelző és óra nélküli kivitelben készült, kiváló megoldást nyújtva olyan alkalmazásokhoz, ahol nincs szükség helyi kijelzésre, ugyanakkor precíz vezérlési funkciókat kell megvalósítani. A SR2D201BD modell összesen 20 I/O ponttal rendelkezik: 12 diszkrét bemenetet kínál (amelyek megfelelnek az IEC 61131-2 Type 1 szabványnak), valamint ezek közül 2 bemenet analóg bemenetként is használható 0-10V vagy 0-24V tartományban, 8 bites felbontással. A kimeneti oldalon 8 relés kimenettel rendelkezik, amelyek mindegyike NO (alaphelyzetben nyitott) típusú. A kimenetek terhelhetősége 8A, és mind AC (24-250V) mind DC (5-30V) áramkörök kapcsolására alkalmasak, így rendkívül rugalmasan használhatók különböző terhelések vezérlésére. A SR2D201BD programozhatósága kiemelkedő: akár 240 programsort támogat létradiagramos programozással, a ciklusidő pedig a program komplexitásától függően 6-90 ms között változik. A programot a beépített memória biztonságosan tárolja, és minden bekapcsoláskor ellenőrzésre kerül. Az adatmegőrzés időtartama 10 év 25°C-on, ami rendkívül megbízható működést biztosít hosszú távon is. A készülék különleges tulajdonságai közé tartozik a fordított polaritás elleni védelem, a 3 vezetékes PNP típusú közelítéskapcsolókkal való kompatibilitás, valamint a kiváló elektromos tartósság. A relés kimenetek mechanikai élettartama 10 millió kapcsolási ciklus, míg az elektromos élettartam - terheléstől függően - akár 500.000 ciklus is lehet az IEC 60947-5-1 szabvány szerint. A készülék kiváló zavartűréssel rendelkezik, 1 ms időtartamú mikro-megszakításokat is képes áthidalni. A Schneider Electric Zelio Logic SR2D201BD kompakt méretének köszönhetően - 124,6 mm × 90 mm × 59,5 mm - könnyen elhelyezhető kisebb kapcsolószekrényekben is. A készülék szabványos 35 mm-es DIN sínre szerelhető, vagy a kivehető rögzítőfülekkel közvetlenül felületre is rögzíthető. Csatlakozás szempontjából rugalmas: csavaros sorkapcsokkal rendelkezik, amelyek 0,2-2,5 mm2 keresztmetszetű vezetékek fogadására alkalmasak. Az előlapi IP40 és a sorkapcsok IP20 védettsége megfelelő védelmet biztosít ipari környezetben történő használat esetén.

Schneider Electric Zelio Logic - SR2D201BD - programozható relé, kompakt, kijelző nélkül, 10 DI + 2 DI/AI, 8 DO relés, 24 VDC műszaki adatok Fő jellemzők Termékcsalád: Zelio LogicTermék vagy komponens típusa: Kompakt okos relé Kiegészítő jellemzők Helyi kijelző: NincsVezérlési séma sorok száma: 240 létradiagramos programozássalCiklusidő: 6... 90 msMemória mentési idő: 10 év 25 °C-onÓra drift: 12 perc/év 0... 55 °C-on, 6 mp/hónap 25 °C-onEllenőrzések: Program memória minden bekapcsoláskorNévleges tápfeszültség: 24 V DCTápfeszültség határok: 19,2... 30 VMaximális tápáram: 100 mA (bővítés nélkül)Teljesítményfelvétel: 6 W bővítés nélkülFordított polaritás elleni védelem: Van Bemenetek Diszkrét bemenetek száma: 12 az IEC 61131-2 Type 1-nek megfelelőenDiszkrét bemenet típusa: RezisztívDiszkrét bemenet feszültség: 24 V DCDiszkrét bemenet áram: 4 mASzámláló frekvencia: 1 kHz diszkrét bemenetreGarantált 1-es állapotú feszültség: >= 15 V az I1... IA és IH... IR diszkrét bemenet áramkörökre, >= 15 V az IB... IG diszkrét bemenetként használt áramkörökreAnalóg bemenetek száma: 2Analóg bemenet típusa: Közös módúAnalóg bemenet tartomány: 0... 24 V, 0... 10 VMaximális megengedett feszültség: 30 V az analóg bemenet áramkörreAnalóg bemenet felbontás: 8 bitKonverziós hiba: +/- 5% 25 °C-on, +/- 6,2% 55 °C-on az analóg bemenet áramkörre Kimenetek Kimenetek száma: 8 reléKimeneti feszültség határok: 24... 250 V AC (relé kimenet), 5... 30 V DC (relé kimenet)Érintkező típusa és összetétele: NO relé kimenethezKimeneti termikus áram: 8 A minden 8 kimenethez relé kimenet eseténElektromos tartósság: AC-12: 500000 ciklus 230 V, 1,5 A-nél, AC-15: 500000 ciklus 230 V, 0,9 A-nél, DC-12: 500000 ciklus 24 V, 1,5 A-nél, DC-13: 500000 ciklus 24 V, 0,6 A-nél relé kimenet esetén az IEC 60947-5-1-nek megfelelőenMechanikai tartósság: 10000000 ciklus relé kimenethez Csatlakozások Csatlakozók: Csavaros sorkapcsok, 1 x 0,2... 1 x 2,5 mm2 (AWG 25... AWG 14) félig tömör, 1 x 0,2... 1 x 2,5 mm2 (AWG 25... AWG 14) tömör, 1 x 0,25... 1 x 2,5 mm2 (AWG 24... AWG 14) flexibilis kábelvéggel, 2 x 0,2... 2 x 1,5 mm2 (AWG 24... AWG 16) tömör, 2 x 0,25... 2 x 0,75 mm2 (AWG 24... AWG 18) flexibilis kábelvéggelMeghúzási nyomaték: 0,5 N. m Környezeti jellemzők IP védettségi fokozat: IP20 (sorkapocs blokk), IP40 (előlap) az IEC 60529 szerintKörnyezeti jellemzők: EMC direktíva az IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61131-2 zóna B szerint, Kisfeszültségű direktíva az IEC 61131-2 szerintÜzemi környezeti hőmérséklet: -20... 40 °C nem szellőztetett burkolatban, -20... 55 °C az IEC 60068-2-1 és IEC 60068-2-2 szerintTárolási környezeti hőmérséklet: -40... 70 °CÜzemi magasság: 2000 mRelatív páratartalom: 95% kondenzáció vagy csepegő víz nélkül
