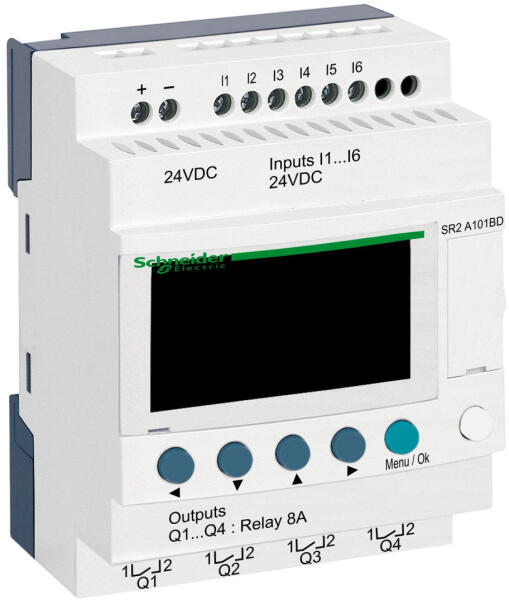

A Schneider Electric Zelio Logic SR2A101BD egy kompakt, intelligens programozható relé, amely kifejezetten ipari automatizálási feladatokra lett tervezve. A készülék 24V DC tápfeszültségen működik, beépített LCD kijelzővel rendelkezik, amely megkönnyíti a programozást és a hibaelhárítást. A Zelio Logic termékcsalád részeként ez a modell tökéletes választás kisebb vezérlési feladatokhoz, ahol költséghatékony és megbízható megoldásra van szükség. Az SR2A101BD modell 10 be/kimeneti ponttal rendelkezik, ebből 6 diszkrét bemenet és 4 relés kimenet áll rendelkezésre. A diszkrét bemenetek megfelelnek az IEC 61131-2 Type 1 szabványnak, és 24V DC feszültségen működnek, 4 mA bemeneti árammal. A bemenetek különleges tulajdonsága, hogy kompatibilisek a háromvezetékes PNP közelítéskapcsolókkal, így közvetlenül csatlakoztathatók hozzá különböző szenzorok. A számlálási frekvencia akár 1 kHz is lehet, ami lehetővé teszi a gyors impulzusok detektálását. A 4 relés kimenet 8A hőterhelési áramerősséget képes kezelni, és széles feszültségtartományban használható: 24-250V AC vagy 5-30V DC. A kimenetek elektromos élettartama jelentős, akár 500 000 kapcsolási ciklus is lehet különböző terhelési feltételek mellett, például AC-12, AC-15, DC-12 vagy DC-13 alkalmazásokban az IEC 60947-5-1 szabvány szerint. A mechanikai élettartam még ennél is impresszívebb: 10 millió kapcsolási ciklus. A kimenetek válaszideje is figyelemreméltóan gyors: 10 ms a 0-ról 1-re váltásnál, és 5 ms az 1-ről 0-ra váltásnál. Az SR2A101BD programozhatósága kiemelkedő, akár 240 programsor írható létradiagramos programozással, a ciklusidő pedig 6-90 ms között mozog. A készülék tápellátási feszültségtartománya 19,2-30V DC, és maximális áramfelvétele 100 mA bővítőmodul nélkül. A teljesítményfelvétel mindössze 3W, ami energiahatékony működést biztosít. További fontos biztonsági jellemző a fordított polaritás elleni védelem, valamint a programtár ellenőrzése minden bekapcsoláskor. A készülék kompakt kialakítású, 35 mm-es DIN sínre szerelhető vagy csavarozással is rögzíthető. Az IP védettségi szint IP20 a csatlakozóblokknál és IP40 az előlapon. Széles üzemi hőmérséklet-tartományban használható: -20... 55°C között, illetve nem szellőztetett tokozásban -20... 40°C között. A csatlakozások csavaros sorkapcsokkal történnek, amelyek 0,2-2,5 mm2 keresztmetszetű vezetékek fogadására alkalmasak. A készülék rendelkezik különböző nemzetközi tanúsítványokkal, mint például CSA, UL, C-Tick, GL és GOST, valamint megfelel számos elektromágneses összeférhetőségi (EMC) és biztonsági szabványnak, többek között az IEC 61000 és IEC 61131-2 előírásoknak.

Schneider Electric Zelio Logic - SR2A101BD - programozható relé, kompakt, LCD kijelző, 6 DI, 4 DO relés, 24 VDC műszaki adatok Főbb jellemzők Termékcsalád: Zelio LogicTerméktípus: Kompakt intelligens reléHelyi kijelző: IgenProgramsorok száma: 0... 240 létradiagramos programozássalCiklusidő: 6... 90 ms Tápellátás Névleges tápfeszültség: 24 V DCTápfeszültség tartomány: 19,2... 30 VMaximális áramfelvétel: 100 mA (bővítés nélkül)Teljesítményfelvétel: 3 W bővítés nélkülFordított polaritás elleni védelem: Igen Bemenetek Diszkrét bemenetek száma: 6 (IEC 61131-2 Type 1 szerint)Diszkrét bemenet típusa: EllenállásDiszkrét bemenet feszültsége: 24 V DCDiszkrét bemenet árama: 4 mASzámlálási frekvencia: 1 kHzBemeneti impedancia: 12 kOhm (IB... IG használata esetén)7.4 kOhm (I1... IA és IH... IR diszkrét bemenet áramkör)Bemenet kompatibilitás: 3-vezetékes PNP közelítéskapcsolók Kimenetek Kimenetek száma: 4 relésKimeneti feszültségtartomány: 24... 250 V AC (relé kimenet)5... 30 V DC (relé kimenet)Érintkezők típusa: NO (záró)Kimeneti hőáram: 8 A minden 4 kimenethezElektromos élettartam: 500000 ciklus 230 V, 1,5 A esetén (AC-12)500000 ciklus 230 V, 0,9 A esetén (AC-15)500000 ciklus 24 V, 1,5 A esetén (DC-12)500000 ciklus 24 V, 0,6 A esetén (DC-13)Kapcsolási képesség: >= 10 mA 12 V-nálMechanikai élettartam: 10000000 ciklus Időzítés Válaszidő: 10 ms (0-ról 1-re váltásnál)5 ms (1-ről 0-ra váltásnál) Csatlakozások Csatlakozás típusa: Csavaros sorkapocs, 0,2... 2,5 mm2 (AWG 25... 14)Meghúzási nyomaték: 0,5 N. m Környezeti jellemzők IP védettség: IP20 (csatlakozóblokk)IP40 (előlap)Működési hőmérséklet: -20... 40 °C (nem szellőztetett házban)-20... 55 °CTárolási hőmérséklet: -40... 70 °CÜzemi magasság: 2000 mRelatív páratartalom: 95% kondenzáció nélkül Szabványok és tanúsítványok Tanúsítványok: CSA, UL, C-Tick, GL, GOSTEMC megfelelőség: IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4Kisfeszültségi direktíva: IEC 61131-2
