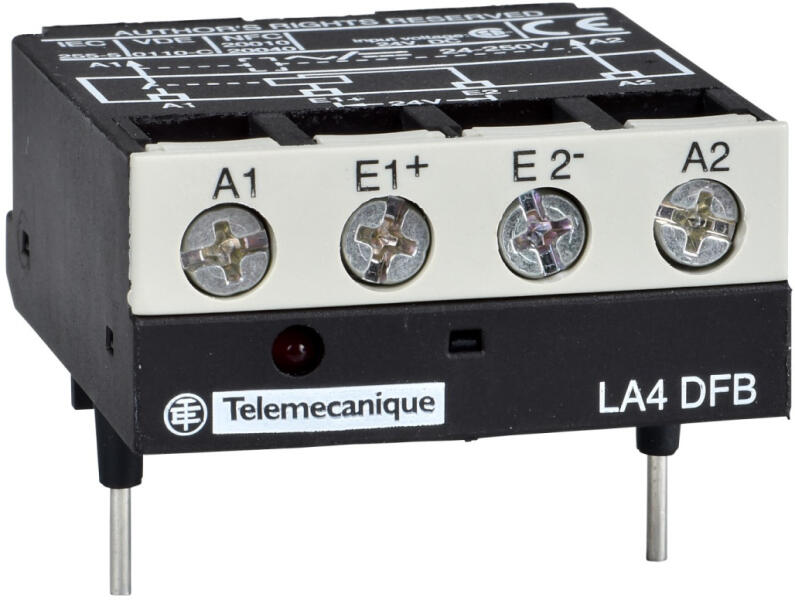

A Schneider Electric TeSys Deca LA4DFB interfész erősítő modul egy kiváló minőségű elektromechanikus relé, amely ipari automatizálási rendszerekben használható különböző vezérlési feladatok megoldására. Ez a kompakt méretű, felülre szerelhető modul tökéletes választás, amikor megbízható jelillesztésre és jelerősítésre van szükség az ipari környezetekben. A LA4DFB interfész modul 24V DC tápfeszültséggel működik, míg szigetelési feszültsége 250V, ami megfelel az IEC 60947-5-1 szabványnak. Kompatibilis a TeSys termékcsalád LC1D09... D150 típusú eszközeivel, ami rugalmas beépíthetőséget biztosít különböző ipari alkalmazásokban. Az eszköz 3 pólusú kialakítással rendelkezik, ami lehetővé teszi többféle áramkör vezérlését egyidejűleg. A modul tápfeszültség tartománya 17-30V DC között mozoghat 20°C-on, ami megfelelő rugalmasságot biztosít a különböző rendszerekben való alkalmazáshoz. A LA4DFB működési jellemzőit tekintve kiemelendő a 25 mA-es áramfogyasztás 20°C-on, valamint a garantált 0 állapotú áram, amely nem haladja meg a 2 mA-t. Az eszköz garantált feszültségszintjei: 0 állapotban kevesebb mint 2,4V, míg 1-es állapotban legalább 17V. Az interfész modul működési feszültségtartománya 24-250V AC között van, ami sokoldalúan használhatóvá teszi különböző vezérlési rendszerekben. A készülék elektromos élettartama kiemelkedően magas, 10 millió kapcsolási ciklus 240V feszültségnél. A modul állapotának vizuális ellenőrzését LED kijelző segíti, amely egyértelmű visszajelzést ad a működésről. A beépített dióda védelmet biztosít a helytelen bekötés vagy feszültségcsúcsok ellen. A Schneider Electric TeSys Deca LA4DFB interfész modul csatlakozási lehetőségei rugalmasak: a vezérlő áramkörhöz 1-es és 2-es csatlakozók állnak rendelkezésre, amelyekhez 1-2,5 mm2 keresztmetszetű, hajlékony vagy tömör vezetékek csatlakoztathatók, érvéghüvellyel vagy anélkül. Az eszköz mindössze 12 mm magasságú, és IP2X védettséggel rendelkezik az IEC 60529 szabvány szerint. Széles működési hőmérséklet-tartománya (-25... 55°C) és tárolási hőmérséklet-tartománya (-40... 80°C) biztosítja, hogy különböző környezeti feltételek mellett is megbízhatóan működjön. A készülék hődisszipációja a vezérlő áramkörben 0,6W, és 4 ms-os mikro-megszakadás immunitással rendelkezik, ami stabil működést tesz lehetővé még rövid feszültségkimaradások esetén is. A hagyományos szabad levegőn mérhető termikus áramerőssége 8A 50°C-on, ami megfelelő teljesítményt biztosít a legtöbb ipari alkalmazásban.

Schneider Electric TeSys D - LA4DFB - Interfész relé, 24V műszaki adatok Fő jellemzők Termékcsalád: TeSysEszköz rövidnév: LA4DPólusok leírása: 3PTermék típusa: Interfész modulTermék kompatibilitás: LC1D09... D150 Kiegészítő jellemzők Szerelési mód: Felülre szerelhetőTechnológia típusa: ElektromechanikusNévleges tápfeszültség: 24 V DCVezérlőáramkör feszültség határértékei: 17... 30 V 20°C-on DCNévleges szigetelési feszültség: 250 V - vezérlőáramkörhöz, IEC 60947-5-1 szabványnak megfelelőenCsatlakozók:- Vezérlőáramkör: 1-es csatlakozó, 1 kábel(ek) 1... 2,5 mm2 hajlékony érvéghüvellyel- Vezérlőáramkör: 1-es csatlakozó, 1 kábel(ek) 1... 2,5 mm2 hajlékony érvéghüvely nélkül- Vezérlőáramkör: 1-es csatlakozó, 1 kábel(ek) 1... 2,5 mm2 tömör érvéghüvellyel- Vezérlőáramkör: 1-es csatlakozó, 1 kábel(ek) 1... 2,5 mm2 tömör érvéghüvely nélkül- Vezérlőáramkör: 2-es csatlakozó, 2 kábel(ek) 1... 2,5 mm2 hajlékony érvéghüvellyel- Vezérlőáramkör: 2-es csatlakozó, 2 kábel(ek) 1... 2,5 mm2 hajlékony érvéghüvely nélkül- Vezérlőáramkör: 2-es csatlakozó, 2 kábel(ek) 1... 2,5 mm2 tömör érvéghüvellyel- Vezérlőáramkör: 2-es csatlakozó, 2 kábel(ek) 1... 2,5 mm2 tömör érvéghüvely nélkülNévleges üzemi feszültség: Vezérlőáramkör: 24... 250 V ACÁramfogyasztás: 25 mA 20°C-onGarantált 0 állapotú áram:
