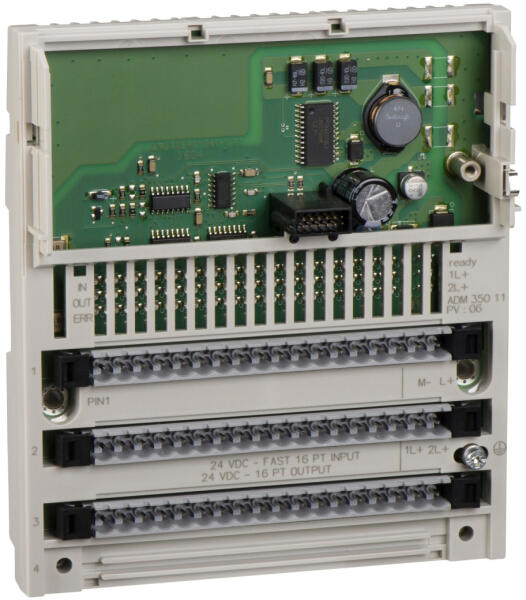

A Schneider Electric Modicon Momentum 170ADM39030 egy sokoldalú diszkrét I/O modul, amely 10 bemeneti és 8 kimeneti csatornával rendelkezik, így ideális választás az ipari automatizálási rendszerekhez. Ez a moduláris eszköz a Modicon Momentum automatizálási platform része, amely rugalmas és hatékony megoldást kínál különböző ipari alkalmazásokhoz. A modul 10 diszkrét bemenetet biztosít, amelyek megfelelnek az IEC 1131-2 Type 1 szabványnak, és pozitív logikával működnek. A bemeneti feszültség tartománya 11-30 V DC, ahol a 0-ás állapot -3 és 5 V között, míg az 1-es állapot 11 és 30 V között garantált. A bemeneti áram 0-ás állapotnál maximum 1,2 mA, 1-es állapotnál pedig minimum 2,5 mA. A bemeneti ellenállás 4 kOhm, ami biztosítja a stabil működést. A válaszidő 0-ás állapotból 1-es állapotba váltásnál 2,2 ms, míg 1-es állapotból 0-ás állapotba váltásnál 3,3 ms, így gyors reakcióidőt biztosít az automatizált folyamatokhoz. A 8 diszkrét kimenet relés, normál nyitott típusú, ami nagy rugalmasságot biztosít különböző terhelések kapcsolásában. A kimeneti feszültségtartomány igen széles, 20-115 V DC vagy 24-230 V AC, így sokféle eszköz vezérlésére alkalmas. A kimeneti áram értéke változó a terhelés típusától és a feszültségtől függően: 115 V-nál induktív terhelésnél maximum 0,15 mA, rezisztív terhelésnél maximum 0,5 mA; 24 V-nál induktív terhelésnél maximum 1 mA, rezisztív terhelésnél maximum 2 mA, minimum áramerősség pedig 0,005 A 24 V-nál. A maximális szivárgási áram 230 V-nál 1 mA a kimeneti áramkörben. A relék mechanikai élettartama 30 millió kapcsolási ciklus, míg az elektromos élettartam induktív terhelésnél 100.000 ciklus. A kimeneti válaszidő 60 Hz-nél 10 ms mind a bekapcsolásnál, mind a kikapcsolásnál. A modul névleges tápfeszültsége 24 V DC, és a hálózati frekvencia tartománya 47-63 Hz. Az eszköz TC védőkezeléssel rendelkezik, és az izolációs feszültség a csatornák és a busz között 500 V AC. A teljesítményfelvétel 5,5 W normál esetben, maximum 8,5 W. A modul további előnye, hogy rendelkezik biztosítéki védelemmel: a bemeneti feszültséghez 4 A gyors kioldású, a kimeneti feszültséghez csoportonként 8 A lassú kioldású, valamint az üzemi feszültséghez 375 mA gyors kioldású biztosítékkal. A termék CE jelöléssel rendelkezik, amely garantálja az európai szabványoknak való megfelelést. A modul kompakt kialakítású, méretei: 47,5 mm mélység, 141,5 mm magasság és 125 mm szélesség, súlya pedig mindössze 0,26 kg. Működési hőmérséklet-tartománya 0-60°C, tárolási hőmérséklet-tartománya pedig -40-85°C. A relatív páratartalom maximum 95% lehet kondenzáció nélkül. Az eszköz ellenáll az elektrosztatikus kisüléseknek (4 kV érintkezéskor és 8 kV levegőn keresztül az IEC 801-2 szerint) és az elektromágneses mezőknek (10 V/m 80-1000 MHz között az IEC 801-3 szerint). A maximális üzemeltetési magasság 5000 m. A modul falra szerelhető, a szerelési rajzokon látható módon, 4 db 25 mm-es csavarral.

Schneider Electric Modicon Momentum - 170ADM39030 műszaki adatok Főbb jellemzők Termékcsalád: Modicon Momentum automatizálási platform Termék típusa: Diszkrét relés I/O bázis DC Csatorna csoportok: 1 csoport 10 bemenettel, 2 csoport egyenként 4 kimenettel Diszkrét bemenetek száma: 10, IEC 1131-2 Type 1 szabvány szerint Diszkrét bemenet logika: Pozitív Diszkrét bemenet feszültség: 11... 30 V DC Diszkrét kimenetek száma: 8 Diszkrét kimenet típusa: Relé, alaphelyzetben nyitott Diszkrét kimenet feszültség: 20... 115 V DC, 24... 230 V AC Védőkezelés: TC Kiegészítő műszaki adatok Névleges tápfeszültség: 24 V DC Bemeneti feszültség határok: -3... 30 V Hálózati frekvencia: 47... 63 Hz 0 állapot garantált feszültsége: -3... 5 V 1 állapot garantált feszültsége: 11... 30 V 0 állapot garantált árama: = 2,5 mA Bemeneti ellenállás: 4 kOhm Kimeneti jellemzők Diszkrét kimeneti áram:
