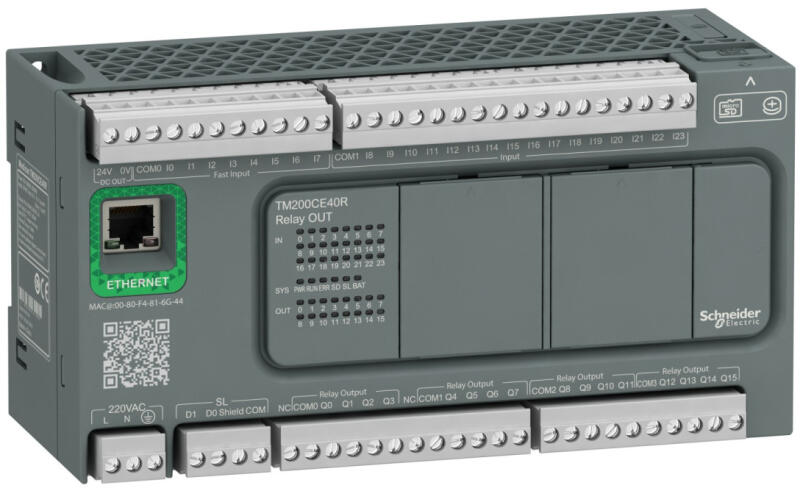

A Schneider Electric Modicon Easy M200 sorozatba tartozó TM200CE40R egy kiemelkedő teljesítményű logikai vezérlő (PLC), amely ideális közepes komplexitású automatizálási feladatokhoz. Ez a 40 I/O-s modell Ethernet csatlakozással és relés kimenetekkel rendelkezik, így tökéletes választás a modern ipari környezetben történő alkalmazásra. A TM200CE40R a rugalmas be- és kimeneti konfigurációjával tűnik ki a versenytársai közül. Összesen 24 diszkrét bemenetet kínál, amelyek különböző típusokra oszthatók: 4 gyors bemenet (I2-I5), 4 nagy sebességű bemenet (I0, I1, I6, I7) és 16 normál bemenet (I8-I23). A kimeneti oldalon 16 relés kimenet található, amelyek normálisan nyitott érintkezőkkel rendelkeznek. Ezek a relék 24 V DC vagy 220 V AC feszültségen működnek, 2A-es névleges áramerősséggel, így megfelelnek a legtöbb vezérléstechnikai feladat követelményeinek. A vezérlő 100-240 V AC tápfeszültséggel működik, ami növeli a telepítési rugalmasságot különböző ipari környezetekben. A kommunikációs lehetőségek terén a TM200CE40R kiemelkedő: beépített Ethernet porttal rendelkezik Modbus TCP/IP protokollal, ami lehetővé teszi a hálózati integráciát és a távoli elérést. Emellett nem izolált soros kapcsolatokkal (RS485, RS232/RS485) is fel van szerelve, amelyek Modbus master/slave módban vagy SoMachine-Network protokollal működhetnek. A programozás és diagnosztika a mini B USB 2.0 csatlakozón keresztül történhet. A kommunikációs sebességek impresszívek: az Ethernet 10/100 Mbit/s, az USB 12 Mbit/s, míg a soros vonalak 1.2-115.2 kbit/s között állíthatók. A TM200CE40R PLC memória kapacitása 512 byte belső flash, ami elegendő a programok mentésére, továbbá opcionálisan 32 GB-os micro SD kártyával bővíthető. A vezérlőben lévő BR2032 lítium elem 5 éves élettartamot biztosít, és áramkimaradás esetén 3 évig képes megőrizni az adatokat. A feldolgozási teljesítmény is figyelemre méltó: a végrehajtási idő 0.3 ms 1K utasításra, míg a Boolean utasítások végrehajtási ideje mindössze 0.2 μs. A gyors bemenetek 100 kHz-es frekvenciával képesek számlálási feladatokat ellátni, támogatva a kvadratúra (x1, x2, x4), impulzus/irány, egy fázisú és CW/CCW módokat.

Modicon Easy M200 TM200CE40R műszaki adatokÁltalános jellemzők Termékcsalád: Easy Modicon M200 Terméktípus: Logikai vezérlő (PLC) Névleges tápfeszültség: 100... 240 V AC Hálózati frekvencia: 50/60 Hz Teljesítményfelvétel: 59... 69 VA 100... 240 V AC-nál (maximális I/O esetén) Bekapcsolási áram: 50 A Be- és kimenetek Diszkrét I/O szám: 40 Diszkrét bemenetek: 24 bemenet - I0, I1, I6, I7 (4 nagy sebességű), I2... I5 (4 gyors), I8... I23 (16 normál) Diszkrét bemeneti feszültség: 24 V DC Diszkrét bemeneti áram: 7 mA Bemenet logika: Sink vagy source (pozitív/negatív) típus 1 az IEC 61131-2 szerint Bemeneti impedancia: 3.3 kOhm Diszkrét kimenetek: 16 relé (normally open) Kimeneti feszültség: 24 V DC / 220 V AC Kimeneti áramerősség: 2 A Kimeneti csoportonkénti maximális áram: 4 A Kommunikáció Integrált csatlakozási lehetőségek: - USB port mini B USB 2.0 csatlakozóval - Nem izolált soros link 1 - RS485 interfész - Nem izolált soros link 2 - RS232/RS485 interfész - Ethernet Modbus TCP/IP - RJ45 csatlakozó, 10/100BASE-T Átviteli sebesség: - Soros port: 1.2... 115.2 kbit/s (alapértelmezés: 115.2 kbit/s) - USB: 12 Mbit/s - Ethernet: 10/100 Mbit/s Teljesítmény Memóriakapacitás: 512 byte belső flash a programok mentésére Adattároló: 32 GB micro SD kártya (opcionális) Elem típusa: BR2032 Li-CFx (Lítium-Karbon Monofluorid), élettartam: 5 év Biztonsági mentés: 3 év 25 °C-on (áramkimaradás esetén) Végrehajtási idő: 0.3 ms per 1K utasítás Utasítás végrehajtási idő: 0.2 μs Boolean Esemény feladat válaszidő: 60 μs További funkciók Szabályozó hurok: 14 egyidejű hurokban állítható PID szabályozó Számláló bemenetek: 4 gyors bemenet (HSC mód) 100 kHz-en, 32 bit Mechanikai élettartam: 20000000 ciklus relés kimenethez Elektromos élettartam: 100000 ciklus AC-12, 240 V, 480 VA, rezisztív Minimális terhelés: 10 mA 5 V DC relés kimenethez Mechanikai adatok Védettség: IP20 védőburkolattal Rögzítés: TH35-15/TH35-7.5 kalapsínre vagy panelre Méretek (Ma x Mé x Szé): 90 x 70 x 175 mm Környezeti feltételek Üzemi hőmérséklet: 0... 55 °C (vízszintes telepítés) Tárolási hőmérséklet: -25... 70 °C Relatív páratartalom: 10... 95%, kondenzáció nélkül Ütésállóság: 15 gn 11 ms-ig, 30 gn 6 ms-ig Rezgésállóság: 3.5 mm 5... 8.4 Hz-en, 1 gn 8.4... 150 Hz-en (szimmetrikus sínen)
