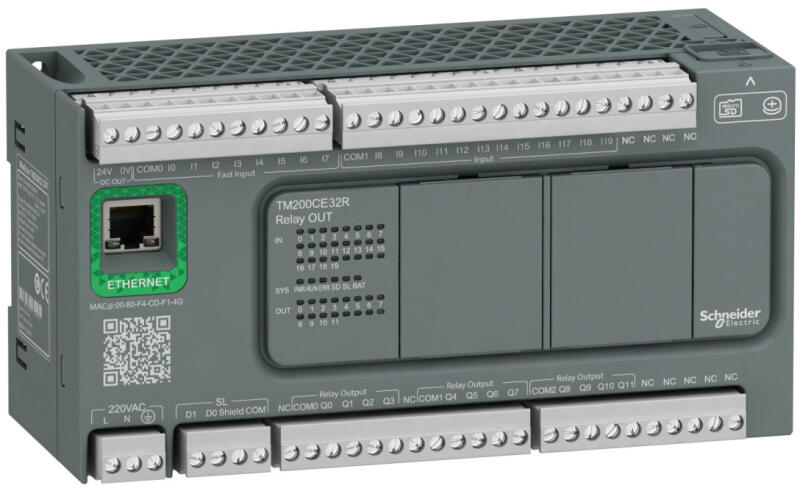

A Schneider Electric Easy Modicon M200 TM200CE32R egy sokoldalú, nagy teljesítményű logikai vezérlő (PLC), amely ideális megoldás különböző ipari automatizálási feladatok megvalósítására. Ez a 100-240 V AC tápfeszültséggel működő, kompakt kialakítású vezérlő tökéletes választás mind az egyszerűbb, mind a komplexebb vezérlési rendszerek kiépítéséhez. A TM200CE32R modell 32 be-/kimenettel rendelkezik, amely 20 bemeneti és 12 relés kimeneti pontot jelent. A bemeneti pontok között különböző típusok találhatók: 4 gyors bemenet (I2-I5), 4 nagy sebességű bemenet (I0, I1, I6, I7) és 12 normál bemenet (I8-I19). A 24V DC bemenetek különböző válaszidővel rendelkeznek, a nagy sebességű bemenetekre 5 mikroszekundum, a gyors bemenetekre 35-100 mikroszekundum, míg a normál bemenetekre 35-125 mikroszekundum jellemző. A bemenetekre sink vagy source (pozitív/negatív) típusú eszközök csatlakoztathatók, megfelelve az IEC 61131-2 szabványnak. A 12 relés kimenet normál nyitott konfigurációjú, és képes 24V DC vagy 220V AC feszültséggel működő eszközök vezérlésére, maximálisan 2A terhelhetőséggel kimenetenként. A maximális kimeneti közös áram 4A/COM port, ami biztosítja a megfelelő terhelhetőséget. A TM200CE32R vezérlő kiváló kommunikációs lehetőségekkel rendelkezik. Beépített Ethernet porttal, valamint RS485 soros kommunikációs interfésszel van ellátva. A soros portok támogatják a Modbus RTU/ASCII protokollt és a SoMachine-Network kommunikációt, míg az USB port (mini B USB 2.0 csatlakozóval) programozási célokat szolgál. A kommunikációs sebességek a soros porton 1.2-115.2 kbit/s között állíthatók, míg az USB port 12 Mbit/s sebességű. Az Ethernet kapcsolat további lehetőségeket biztosít a hálózati kommunikációra és a rendszer integrációra. A TM200CE32R technikai paraméterei között említést érdemel a 0.3 ms végrehajtási idő 1 KInstruction esetén, valamint a 0.2 mikroszekundum végrehajtási idő Boolean utasításonként. A vezérlő 512 byte belső flash memóriával rendelkezik a programok biztonsági mentésére, valamint opcionálisan 32 GB micro SD kártyát is támogat. A belső BR2032 Li-CFx elem 5 éves élettartamot biztosít, és a vezérlő akár 3 évig képes megőrizni a programokat tápellátás nélkül. A készülék támogatja a PID szabályozást, akár 14 hurok egyidejű kezelésével, valamint a nagy sebességű számlálás funkciókat (HSC mód) a gyors bemeneteken, akár 100 kHz frekvenciáig, 32 bites felbontással.

Schneider Electric Modicon Easy M200 - TM200CE32R -PLC, 32 I/O1xRS485, 1xEthernet, relés kimenet, 230 VAC műszaki adatok Alapadatok Termékcsalád: Easy Modicon M200Termék vagy komponens típusa: Logikai vezérlő (PLC)Névleges tápfeszültség: 100... 240 V ACDiszkrét I/O száma: 32 Be- és kimeneti jellemzők Diszkrét bemenetek száma: 20 db (4 gyors bemenet: I2... I5, 4 nagy sebességű bemenet: I0, I1, I6, I7, 12 normál bemenet: I8... I19)Diszkrét kimenetek száma: 12 reléDiszkrét bemenet feszültség: 24 V DCDiszkrét bemenet áram: 7 mA normál bemenetre, 7 mA gyors bemenetre, 9 mA nagy sebességű bemenetreDiszkrét bemenet logika: Sink vagy source (pozitív/negatív) típus 1 az IEC 61131-2 szerintDiszkrét kimenet feszültség: 24 V DC, 220 V ACDiszkrét kimenet áram: 2 A relés kimenetekreDiszkrét kimenet típusa: Relé, alapállapotban nyitottTeljesítményfelvétel: 55... 66 VA 100... 240 V AC mellett (maximális I/O esetén) Kommunikációs funkciók Integrált csatlakozás: USB port mini B USB 2.0 csatlakozóval, nem szigetelt soros kapcsolat (serial 1) terminálblokk csatlakozóval és RS485 interfésszel, nem szigetelt soros kapcsolat (serial 2) terminálblokk csatlakozóval és RS232/RS485 interfésszel, szigetelt soros kapcsolat (serial 2) terminálblokk csatlakozóval és RS485 interfésszelÁtviteli sebesség: 1.2... 115.2 kbit/s (alapértelmezett: 115.2 kbit/s) 15 m-es busz hosszúságnál RS485 esetén, 1.2... 115.2 kbit/s (alapértelmezett: 115.2 kbit/s) 3 m-es busz hosszúságnál RS232 esetén, 12 Mbit/s USB-nélKommunikációs portok protokollja: USB port: USB - SoMachine-Network, Nem szigetelt soros kapcsolat: Modbus master/slave - RTU/ASCII vagy SoMachine-Network Fizikai jellemzők Méretek: 90 mm (magasság) x 175 mm (szélesség) x 70 mm (mélység)Nettó súly: 0.504 kgIP védettség: IP20 védőburkolattalÜzemi hőmérséklet: 0... 55 °C (vízszintes telepítés)Tárolási hőmérséklet: -25... 70 °CRelatív páratartalom: 10... 95%, kondenzáció nélkül (üzem közben), 10... 95%, kondenzáció nélkül (tárolás közben)Rezgésállóság: 3.5 mm 5... 8.4 Hz-en szimmetrikus sínen, 1 gn 8.4... 150 Hz-en szimmetrikus sínen, 3.5 mm 5... 8.7 Hz-en panel szerelésnél, 2 gn 8.7... 150 Hz-en panel szerelésnél Speciális funkciók Memória kapacitás: 512 byte belső flash a programok biztonsági mentéséreAdattárolási eszköz: 32 GB micro SD kártya (opcionális)Elem típusa: BR2032 Li-CFx (Lítium-Szén-Monofluorid), elem élettartama: 5 évBackup idő: 3 év 25 °C-on (tápellátás megszakításakor)Végrehajtási idő 1 KInstruction esetén: 0.3 ms esemény és periodikus feladathozVégrehajtási idő utasításonként: 0.2 s BooleanEseménytask végrehajtási idő: 60 s válaszidőÓrajel drift:
