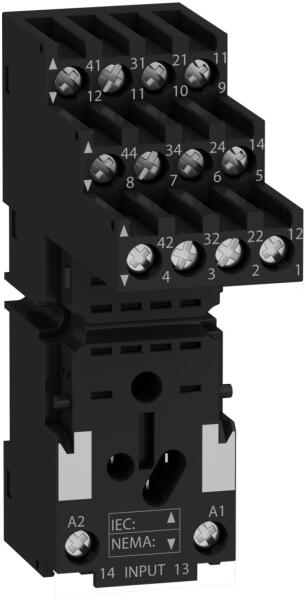

A Schneider Electric RXZE2S114M típusú foglalata a Harmony Timer Relays termékcsalád kiváló minőségű komponense, amely kifejezetten az RXM2 és RXM4 relékhez lett kifejlesztve. Ez a precíziós ipari eszköz a modern automatizálási rendszerek nélkülözhetetlen eleme, amely könnyű és megbízható csatlakoztatást biztosít a váltóérintkezős relék számára. A RXZE2S114M foglalat kiemelkedik sokoldalú kompatibilitásával, hiszen egyaránt használható a 2 vagy 4 váltóérintkezős RXM relékhez, a 2 vagy 4 váltóérintkezős REXL relékhez, valamint a 4 váltóérintkezős 782H relékhez is. Ez a széleskörű kompatibilitás lehetővé teszi, hogy egyetlen foglalatmegoldással számos különböző reléhez biztosíts csatlakozást, ami jelentősen egyszerűsíti a raktárkészlet kezelését és a telepítési folyamatokat. A termék 4 C/O érintkezővel rendelkezik, és a névleges terhelhetősége 10 A, ami megfelelő kapacitást biztosít a legtöbb ipari alkalmazáshoz. A foglalat csavarszorítós csatlakozókkal van felszerelve, amelyek rendkívüli rugalmasságot biztosítanak a kábelezés szempontjából. A csatlakozók képesek befogadni 1 x 0,34... 1 x 2,5 mm2 (AWG 22... AWG 14) méretű hajlékony, érvéghüvelyes vezetékeket, 2 x 0,34... 2 x 1 mm2 (AWG 22... AWG 17) méretű hajlékony, érvéghüvelyes vezetékeket, 1 x 0,5... 1 x 2,5 mm2 (AWG 20... AWG 14) méretű tömör, érvéghüvely nélküli vezetékeket, valamint 2 x 0,5... 2 x 1,5 mm2 (AWG 20... AWG 16) méretű tömör, érvéghüvely nélküli vezetékeket is. A vezetékek csupaszítási hossza 8 mm, a csavarok meghúzási nyomatéka pedig kevesebb mint 1 N·m az M3-as csavarok esetében. Lapos formájú érintkezőcsapokkal rendelkezik, és a kapocselrendezés szeparált kialakítású, ami megkönnyíti a bekötést és a későbbi karbantartást is. A RXZE2S114M foglalat rögzítése kétféle módon is történhet: csavarokkal panelre szerelhető, vagy 35 mm-es szimmetrikus DIN-sínre pattintható. Ez a rugalmasság különösen előnyös különböző telepítési környezetekben. A termék IP20-as védelemmel rendelkezik az IEC 60529 szabvány szerint, így megfelelő védelmet nyújt a szilárd tárgyak behatolása ellen, miközben a szellőzés és a hűtés is biztosított. A foglalat névleges lökőfeszültség-állósága 4 kV, a túlfeszültség-kategóriája III-as, a szennyezettségi foka pedig 3-as, ami alkalmassá teszi ipari környezetben való használatra is. A termék további műszaki jellemzői közé tartozik a 2500 V-os szigetelési szilárdság és az IEC 61984 szabványnak való megfelelés. A foglalat szélessége 27 mm, ami kompakt méretével helytakarékos megoldást jelent a kapcsolószekrényen belül. Üzemi hőmérsékleti tartománya -40... +55 °C, tárolási hőmérsékleti tartománya pedig -40... +85 °C között van, ami szélsőséges környezeti feltételek mellett is megbízható működést garantál. A Schneider Electric RXZE2S114M foglalat rendelkezik a szükséges tanúsítványokkal (CSA, Lloyd's, UL) és CE jelöléssel, ami biztosítja a nemzetközi szabványoknak való megfelelést. Az eszköz tökéletes választás olyan ipari környezetben, ahol kritikus fontosságú a megbízható elektromechanikus relékapcsolat biztosítása és a hosszú távú, problémamentes működés.

Schneider Electric Harmony Timer Relays - RXZE2S114M műszaki adatok Főbb jellemzők Termékcsalád: Harmony Timer Relays Termék kompatibilitás: Plug-in relé RXM 2 C/O érintkezővel, Plug-in relé RXM 4 C/O érintkezővel, Plug-in relé REXL 2 C/O érintkezővel, Plug-in relé REXL 4 C/O érintkezővel, Plug-in relé 782H 4 C/O érintkezővel Eszköz rövid neve: RXZ Konvencionális szabad levegőn mért termikus áram: 10 A Termék vagy alkatrész típusa: Foglalat Érintkezők típusa és összetétele: 4 C/O Kiegészítő információk Névleges üzemi feszültség: < 250 V az IEC szerint, < 300 V az UL szerint Csatlakozók - sorkapcsok: Csavarszorítós csatlakozók, 1 x 0,34... 1 x 2,5 mm2 (AWG 22... AWG 14) hajlékony érvéghüvellyel, Csavarszorítós csatlakozók, 2 x 0,34... 2 x 1 mm2 (AWG 22... AWG 17) hajlékony érvéghüvellyel, Csavarszorítós csatlakozók, 1 x 0,5... 1 x 2,5 mm2 (AWG 20... AWG 14) tömör érvéghüvely nélkül, Csavarszorítós csatlakozók, 2 x 0,5... 2 x 1,5 mm2 (AWG 20... AWG 16) tömör érvéghüvely nélkül Csap alakja: Lapos Meghúzási nyomaték: < 1 N·m M3 csavar(ok)hoz Rögzítési mód: Csavarral (panelre), Bepattintható (35 mm-es szimmetrikus DIN sínre) Vezeték csupaszítási hossza: 8 mm Kapocs elrendezés: Szeparált Névleges lökőfeszültség-állóság: 4 kV Túlfeszültség kategória: III Szennyezettségi fok: 3 Szélesség: 27 mm Környezet IP védettségi fokozat: IP20 az IEC 60529 szerint Dielektrikus szilárdság: 2500 V Szabványok: IEC 61984 Terméktanúsítván yok: CSA, Lloyd's, UL Jelölés: CE Tárolási környezeti hőmérséklet: -40... 85 °C Üzemi környezeti hőmérséklet: -40... 55 °C
