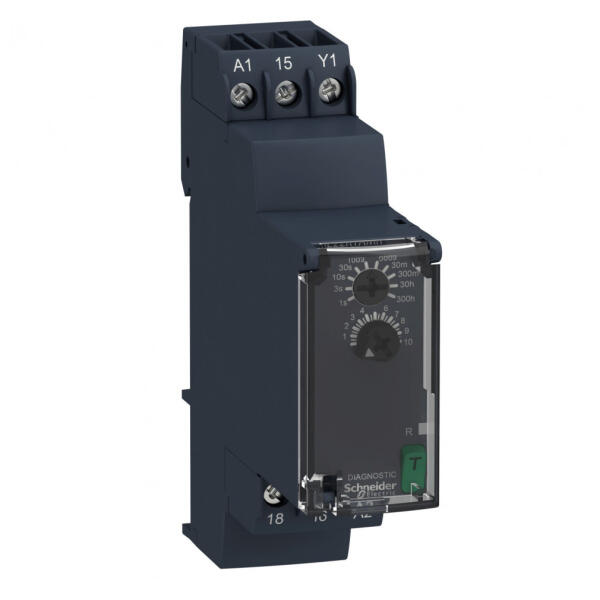

A Schneider Electric Harmony Timer Relays termékcsaládjába tartozó RE22R1AMR egy sokoldalú, bekapcsolás késleltető időrelé, amely ipari környezetben rendkívül megbízható időzítési funkciókat kínál. Ez a precíz időrelé rugalmas tápfeszültség tartománnyal rendelkezik, ami különösen hasznos változó elektromos környezetekben való alkalmazásoknál. A RE22R1AMR modell két funkcióval van ellátva: az A funkció egy egyszerű bekapcsolás késleltető relé működést biztosít, míg az Aw funkció lehetővé teszi a bekapcsolás késleltetést újraindítási/retrigger vezérléssel. A tápfeszültség rákapcsolásakor az időzítési periódus T elindul, és annak végén a kimeneti relé(k) zár(nak). Az Aw funkcióban az Y1 bemenet energizálása a kimeneti relé(ke)t nyitja, míg az Y1 kikapcsolása újraindítja az időzítési periódust. A második kimenet beállítható időzítettre ("TIMED") vagy azonnalira ("INST"), ami további rugalmasságot biztosít az alkalmazásokban. A RE22 időrelé széles időtartomány beállítást tesz lehetővé, 0.05 másodperctől egészen 300 óráig, ami gyakorlatilag bármilyen ipari időzítési feladathoz megfelelővé teszi. Az időbeállítás pontossága +/- 10% a teljes skálán 25 °C-on, ami megfelel az IEC 61812-1 szabványnak. A 24... 240 V AC/DC 50/60 Hz tápfeszültség tartomány lehetővé teszi a készülék használatát különböző táphálózatokban, és 0.85... 1.1 Us feszültségtartományban megbízhatóan működik. A RE22R1AMR kivételes elektromos tulajdonságokkal rendelkezik: 8 A névleges kimeneti árammal, amely lehetővé teszi akár 2000 VA kapcsolási kapacitást. Az 1 váltóérintkező (C/O) kadmiummentes, ami környezetbarátabb megoldást biztosít. Az elektromos élettartam 100000 ciklus 8 A terhelésnél 250 V AC esetén, valamint 100000 ciklus 2 A terhelésnél 24 V DC esetén, miközben a mechanikai élettartam eléri a 10 millió ciklust. Ez hosszú távú, megbízható működést garantál még ipari környezetben is. A vezérlés forgókapcsolóval és diagnosztikai nyomógombbal történik, a készülék állapotát pedig többszínű LED jelzőfények mutatják: zöld háttérvilágítás a mutatóskála kijelzéséhez, sárga LED (folyamatos) a kimeneti relé működésekor, sárga LED (gyors villogás) időzítés közben kikapcsolt kimeneti relénél, valamint sárga LED (lassú villogás) időzítés közben bekapcsolt kimeneti relénél. A modul kompakt kialakítású, csupán 22,5 mm széles, 90 mm magas és 73 mm mély, így könnyedén telepíthető 35 mm-es DIN sínre az IEC 60715 szabvány szerint. A csatlakozás csavaros sorkapcsokkal történik, amelyek különböző típusú és méretű vezetékek fogadására alkalmasak. A telepítési pozíció tetszőleges, ami növeli a felhasználási lehetőségeket. A RE22R1AMR kiváló védelmi tulajdonságokkal rendelkezik, beleértve az IP40 védettségű házat, IP50 előlapot és IP20 terminálokat, mind az IEC 60529 szabványnak megfelelően. A készülék kiváló környezeti ellenállással bír: -20... 60 °C üzemi hőmérséklet tartomány, vibráció-ellenállás 20 m/s2 (f= 10... 150 Hz) az IEC 60068-2-6 szerint, valamint ütésállóság 15 gn nem működő állapotban és 5 gn működés közben az IEC 60068-2-27 szerint. A készülék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CE, UL, GL, CCC, EAC, RCM és CSA minősítéseket, ami globális alkalmazhatóságát biztosítja.

Schneider Electric Harmony Timer Relays - RE22R1AMR - bekapcsolás késleltető időrelé, A - Aw, 1CO, 8A, 24 - 240VAC/DC műszaki adatokFőbb jellemzők Termékcsalád: Harmony Timer Relays Kimenet típusa: Relé Termék vagy alkatrész típusa: Moduláris időrelé Eszköz rövid neve: RE22 Névleges kimeneti áram: 8 A Kiegészítő jellemzők Érintkezők típusa és összeállítása: 1 C/O (váltóérintkező) időzített kontaktus, kadmiummentes Időkésleltetés típusa: Bekapcsolás késleltetés Időkésleltetési tartomány: 3... 30 s, 30... 300 s, 10... 100 s, 0.05... 1 s, 1... 10 s, 30... 300 h, 30... 300 perc, 0.3... 3 s, 3... 30 h, 3... 30 perc Vezérlés típusa: Forgókapcsoló, Diagnosztikai gomb Névleges tápfeszültség: 24... 240 V AC/DC 50/60 Hz Bemeneti kioldó feszültség:
