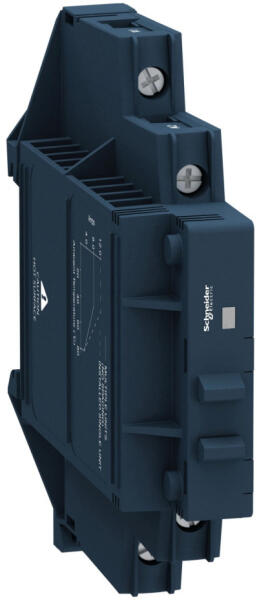

Az SSM1A112BD egyfázisú szilárdtestrelé a Schneider Electric Harmony sorozatú termékcsaládjának tagja. Ez a kompakt, DIN-sínre szerelhető modul nullfeszültségű kapcsolást biztosít, ami jelentősen csökkenti a kapcsolás során fellépő elektromágneses interferenciát, védve ezzel az érzékeny elektronikus berendezéseket és növelve a csatlakoztatott eszközök élettartamát. A nullfeszültségű kapcsolási technológia a Schneider Electric SSM1A112BD relénél azt jelenti, hogy a terhelés bekapcsolása kizárólag a hálózati feszültség nulla átmenetekor történik meg, így a kapcsolási tranziensek minimálisra csökkennek. A Harmony Solid State Relays SSM1A112BD modell egycsatornás, egyfázisú kapcsolóelem, mely 4-32V DC vezérlőjellel működtethető, kimenetén pedig 24-280V AC feszültséget képes kapcsolni. A relé névleges árama 12A, ami számos ipari és épületautomatizálási alkalmazáshoz elegendő teljesítményt biztosít. A beépített zöld LED állapotjelzés segítségével a vezérlőjel megléte könnyen ellenőrizhető. A készülék védelmi szintje IP20, ami belső térben való alkalmazásra teszi alkalmassá. A szimmetrikus DIN-sínre szerelhető kivitel megkönnyíti a telepítést és az utólagos cserét is az ipari környezetben használt kapcsolószekrényekben. A műszaki paraméterek tekintetében az SSM1A112BD kiemelkedő teljesítményt nyújt. A kapcsolási időt tekintve a bekapcsolási és kikapcsolási idő is 0,5 ciklus, ami rendkívül gyors működést biztosít. A relé magas túlfeszültség-védelemmel rendelkezik, amely a 600V-os tranziens túlfeszültséggel szemben is védelmet nyújt. A maximális áramerősség-tüske 715A 16,6 ms-ig, illetve 750A 20 ms-ig, míg a maximális I2t értékek 2560 A2. s 10 ms alatt 50 Hz-nél, illetve 2330 A2. s 8,33 ms alatt 60 Hz-nél. A kimeneti oldalon SCR (Silicon Controlled Rectifier) található, amely rendkívül megbízható szilárdtest-kapcsolást biztosít. Az üzemi hőmérséklet-tartomány -30 és +80 °C között van, ami széles alkalmazási lehetőségeket tesz lehetővé különböző környezeti feltételek mellett is. A maximális szivárgóáram kikapcsolt állapotban mindössze 0,1 mA, a maximális feszültségesés bekapcsolt állapotban pedig kevesebb mint 1,3V, ami kiváló hatékonyságot biztosít. Az SSM1A112BD relé ideális választás olyan alkalmazásokhoz, ahol gyakori kapcsolásra van szükség, vagy ahol a mechanikus relék élettartama nem lenne elegendő. Különösen ajánlott fűtésvezérléshez, világításvezérléshez, motorvezérléshez (0,33 LE-ig 240V AC feszültségnél), valamint szelepek és más induktív terhelések vezérléséhez. A kompakt méreteknek köszönhetően (18 mm szélesség, 90,3 mm magasság, 83,7 mm mélység) kis helyigényű alkalmazásokhoz is megfelelő. A Schneider Electric SSM1A112BD szilárdtestrelé teljesíti a vonatkozó nemzetközi szabványokat (IEC 60950-1, IEC 61000, IEC 62314), valamint UL és CSA tanúsítvánnyal is rendelkezik, továbbá CE jelöléssel van ellátva, ami garantálja a termék minőségét és megfelelőségét az előírt biztonsági követelményeknek.

Schneider Electric Harmony Solid State Relays - SSM1A112BD - SSM szilárdtestrelé, nullfeszültségű kapcsolás, 1NO, 24 - 280VAC, 12A, 24VDC műszaki adatok Fő jellemzők Termékcsalád: Harmony Solid State RelaysEszköz rövid neve: SSMTermék vagy komponens típusa: Moduláris DIN sín reléCsatornák száma: 1Fázisok száma: 1 fázisKimeneti kapcsolási mód: Nullfeszültségű kapcsolás Kiegészítő jellemzők Termékkonfiguráció típusa: Relé konfigurációRögzítési támogatás: Szimmetrikus DIN sínNévleges áram: 12 AKimeneti feszültség: 24... 280 V ACVezérlőáramkör feszültsége: 4... 32 V DCMeghúzási nyomaték: 0,5... 0,8 N. m a bemenethez, 0,5... 0,8 N. m a kimenethezCsatlakozások - terminálok: Csavaros csatlakozók: 1 x 0,3... 1 x 1,5 mm2, (AWG 22... AWG 16) a bemenethez, Csavaros csatlakozók: 1 x 0,3... 1 x 2,5 mm2, (AWG 22... AWG 14) a kimenethezMaximális kapacitás: 10 pF a bemenet/kimenet közöttSzigetelési ellenállás: 1000 MOhm 500 V DC feszültségnélHelyi jelzés: LED (zöld) a bemeneti állapothozMinimális kapcsolási feszültség: 4 V DC bekapcsolásMaximális kapcsolási feszültség: 1 V DC kikapcsolásBemeneti áram: 9…11 mA Szilárdtest kimenet specifikációi Szilárdtest kimenet típusa: Nullfeszültségű kapcsolás, SCR kimenetTerhelési áram: 0,15…12 ATranziens túlfeszültség: 600 VTúláram: 715 A 16,6 ms-ig, 750 A 20 ms-igMaximális feszültségesés:
