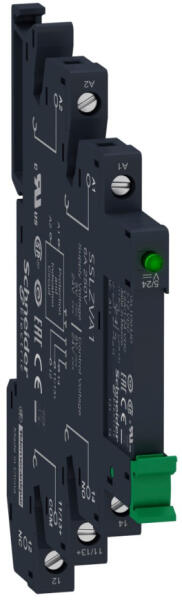

A Schneider Electric SSL1A12BDPV típusú előreszerelt szilárdtest relé a Harmony Solid State Relays sorozat része, amely kiváló megbízhatóságot biztosít az ipari automatizálási rendszerekben. Ez a kompakt, 1 fázisú szilárdtest relé nullfeszültség kapcsolási technológiával rendelkezik, amely különösen előnyös az érzékeny terhelések kapcsolásánál, hiszen minimalizálja a kapcsolási tranzienseket és a keletkező elektromágneses zavarokat. A SSL1A12BDPV relé 16-30V DC vezérlőfeszültséggel működik, míg a kimeneti terhelőkör 24-250V AC feszültséggel üzemeltethető. A relé névleges árama 2A, ami széles felhasználási területet tesz lehetővé különböző automatizálási feladatokhoz. A készülék csavaros csatlakozókkal szerelt, amelyek 0,2-2,5 mm2 keresztmetszetű (AWG 24-14) rugalmas vagy tömör kábelvégekkel használhatók. A csavarozási nyomatékot 0,5 N. m értékben maximalizálták a megfelelő kábel rögzítés érdekében. Az eszköz bemeneti impedanciája 3,43 kOhm, ami kompatibilissá teszi a legtöbb vezérlőrendszerrel. A SSL1A12BDPV kiváló műszaki paraméterekkel rendelkezik: a be- és kikapcsolási válaszideje mindössze 0,5 periódus, a maximális szivárgási árama kikapcsolt állapotban 4 mA, a bekapcsolt állapotú feszültségesés pedig kevesebb mint 1,1V. A relé 120A-es túláramot képes elviselni 16,6 ms-ig (50 Hz esetén) vagy 115A-t 20 ms-ig. A tranziens túlfeszültség ellen 600V AC védelemmel rendelkezik, és a III-as túlfeszültségi kategóriába sorolható. Műszakilag figyelemre méltó továbbá a DV/dt érték, amely 500 V/s kikapcsolt állapotban, maximális feszültségen. A bemeneti és kimeneti áramkörök közötti kapacitív aszimmetria mindössze 1,5 pF, ami kiváló szigetelést biztosít. A maximális I2t értéke biztosíték szempontjából 285 A2. s 10 ms-nál (50 Hz) vagy 260 A2. s 8,3 ms-nál (60 Hz). A relé fizikai méretei kompaktak: szélessége 6,2 mm, magassága 96,5 mm, mélysége 79,5 mm. Tömege mindössze 0,0285 kg, ami előnyös a helytakarékos alkalmazásoknál. IP20-as védettségi fokozata megfelelő védelmet biztosít ipari környezetben. Üzemi hőmérséklet-tartománya -20°C és +70°C között van, tárolási hőmérséklete pedig -20°C és +85°C között. A relé rendelkezik UL, CSA, CE, GOST tanúsítványokkal, valamint UL 508 és CSA22.2 No. 14-10 szabványoknak megfelelő minősítéssel. V0 fokozatú lángállósága megfelel az UL 94 szabványnak. A be- és kimenet közötti dielektromos szilárdság 2500V, ami magas szintű elektromos szigetelést garantál. A szennyezettségi fok 2, amely általános ipari környezetben való alkalmazást tesz lehetővé. Az eszköz megfelel az IEC 60950-1, IEC 61000, IEC 62314, IEC 61984 és EN 61984 szabványoknak.

Schneider Electric Harmony Solid State Relays - SSL1A12BDPV műszaki adatok Általános jellemzők Termékcsalád: Harmony Solid State RelaysRövid terméknév: SSLHálózati fázisszám: 1 fázisVezérlőáramkör feszültsége: 16... 30 V DCCsatlakozás típusa: Csavaros csatlakozókKimeneti kapcsolási mód: Nullfeszültségű kapcsolás Mechanikai adatok Rögzítés: Csavaros foglalatNévleges áram: 2 AKimeneti feszültség: 24... 250 V ACSzorító erő: < 0,5 N. m (4,4 lb-in)Csatlakoztatható vezetékek: Rugalmas kábel kábelvéggel (0,2... 2,5 mm2, AWG 24... 14), Tömör kábel kábelvéggel (0,2... 2,5 mm2, AWG 24... 14)Szélesség: 6,2 mmMagasság: 96,5 mmMélység: 79,5 mm Elektromos jellemzők Kapacitív kiegyensúlyozatlanság: 1,5 pF bemenet/kimenet közöttMinimális kapcsolási feszültség: 16 V DC bekapcsolásMaximális kapcsolási feszültség: 5 V DC kikapcsolásBemeneti impedancia: 3,43 kOhmSzilárdtest kimenet típusa: Nullfeszültségű kapcsolás, SCR kimenetTerhelőáram: 0,07... 2 AÁtmeneti túlfeszültség: 600 V ACTúláram: 120 A 16,6 ms-ig, 115 A 20 ms-igMaximális feszültségesés:
