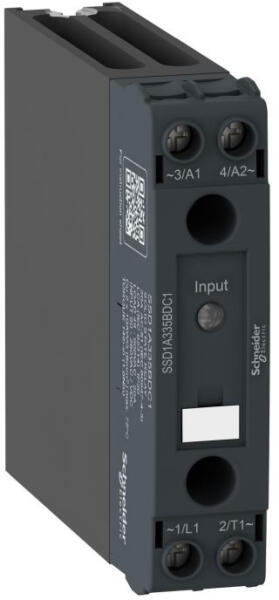

Schneider Electric Harmony Solid State Relays - SSD1A335BDC1 - Soild state relay - DIN rail, 1phase, 48 - 600Vac output, 4 - 32Vdc control, 35A (SSD1A335BDC1)

  Schneider Electric Harmony Solid State Relays - SSD1A335BDC1 - Soild state relay - DIN rail, 1phase, 48 - 600Vac output, 4 - 32Vdc control, 35A (SSD1A335BDC1)

Schneider Electric Harmony Solid State Relays - SSD1A335BDC1 - Soild state relay - DIN rail, 1phase, 48 - 600Vac output, 4 - 32Vdc control, 35A (SSD1A335BDC1)

29 779 Ft
Írjon véleményt!

Ajánlataink a termékre



(33588 vélemény)Árukereső.hu Megbízható BoltBolt infó

Schneider Electric Harmony Solid State Relays - SSD1A335BDC1 - Soild state relay - DIN rail, 1phase, 48 - 600Vac output, 4 - 32Vdc control, 35A (SSD1A335BDC1)

Ha a legjobb árat keresed, irány a Lumenet!

29 779 Ft
+ 990 Ft szállítási díj
Szállítás: max 1 hét
irány a bolt »
lumenet.hu
Termékleírás
Hosszúság méret 140 mm
Szélesség méret 93 mm
Magasság méret 25 mm

Hibát talált a leírásban vagy az adatlapon? Jelezze nekünk!

A Schneider Electric Harmony Solid State Relays SSD1A335BDC1 egy rendkívül megbízható, modern félvezető relé, amely kiváló választás ipari alkalmazásokhoz és automatizálási rendszerekhez. Ez a DIN-sínre szerelhető, egyfázisú szilárdtest relé nullfeszültség kapcsolási technológiával rendelkezik, ami jelentősen csökkenti a kapcsolási zajt és védi a csatlakoztatott berendezéseket. A Harmony SSD1A335BDC1 moduláris kialakítású, 35 mm-es szimmetrikus DIN-sínre szerelhető az IEC 60715 szabványnak megfelelően. Főbb műszaki jellemzői közé tartozik a 35 A névleges áram, a 48-600 V AC kimeneti feszültségtartomány, valamint a 4-32 V DC vezérlőfeszültség. Ez a sokoldalú eszköz ideálisan használható motorok, fűtőelemek, világítási rendszerek és egyéb nagyáramú fogyasztók vezérlésére. A nullfeszültségű kapcsolás (zero voltage switching) funkció minimalizálja az elektromágneses interferenciát és a bekapcsolási áramlökéseket, így meghosszabbítja a kapcsolt eszközök élettartamát. A SSD1A335BDC1 relé kiemelkedő motorvezérlési képességekkel rendelkezik: 1,5 kW/2 LE teljesítményig 120 V AC hálózaton, 3,73 kW/5 LE teljesítményig 240 V AC hálózaton, valamint 7,46 kW/10 LE teljesítményig 480 V AC hálózaton használható. Az eszköz működési frekvenciatartománya 47-440 Hz, így különböző frekvenciájú hálózatokban is alkalmazható. A csatlakoztatás csavaros kapcsokkal történik, a bemeneti oldalon 1-4 mm2 (AWG 18-12), a kimeneti oldalon pedig 1-6 mm2 (AWG 18-10) keresztmetszetű vezetékek fogadására alkalmas. A relé IP20 védettségű, üzemi hőmérséklet-tartománya -40... +80 °C, tárolási hőmérséklete -40... +100 °C között van, ami szélsőséges környezeti feltételek mellett is lehetővé teszi a megbízható működést. A Schneider Electric SSD1A335BDC1 relé kiemelkedő elektromágneses kompatibilitással (EMC) rendelkezik, számos nemzetközi szabványnak megfelel, többek között az IEC 61373:class B: category 1, IEC 60947-4-3, IEC 62314, IEC 60950-1, CSA C22.2 No 14-13, és UL 508 előírásainak. A termék egyszerűen telepíthető és karbantartható, zöld LED jelzi a vezérlőfeszültség jelenlétét. A pick-up feszültség 4 V DC, a drop-out feszültség 1 V DC, a bemeneti áramtartomány pedig 10-15 mA. Az eszköz kialakítása a Form 5 félvezető kimenetű DOL kontaktor típusnak felel meg, maximális szivárgási árama kikapcsolt állapotban mindössze 1 mA, a DV/dt értéke pedig 500 V/s a maximális névleges feszültségen kikapcsolt állapotban.

Schneider Electric Harmony Solid State Relays - SSD1A335BDC1 műszaki adatok Főbb jellemzők Termékcsalád: Harmony Solid State Relays Terméktípus: Moduláris DIN sín relé Eszköz rövid neve: SSD1 Csatornák száma: 1 Fázisok száma: 1 fázis Termékkonfiguráci ó típusa: Relé konfiguráció Szerelési mód: 35 mm szimmetrikus DIN sín, megfelel az IEC 60715 szabványnak Névleges áram: 35 A Kimeneti kapcsolási mód: Nullfeszültség kapcsolás Kiegészítő adatok Működési frekvencia: 47... 440 Hz Névleges üzemelés: Megszakítás nélküli Kimeneti feszültség: 48... 600 V AC Vezérlőköri feszültség: 4... 32 V DC Meghúzási nyomaték: 1,5... 1,7 N. m a vezérlőbemenethez (13... 15 lb. in) Meghúzási nyomaték: 1,5... 1,7 N. m a terhelési kimenethez (13... 15 lb. in) Csatlakozások - kapcsok: Csavaros kapcsok, befogási kapacitás: 1... 4 mm2, AWG 18... AWG 12 a bemenethez Csatlakozások - kapcsok: Csavaros kapcsok, befogási kapacitás: 1... 6 mm2, AWG 18... AWG 10 a kimenethez Elektromos jellemzők Dielektromos szilárdság: 4 kV AC a bemeneti/kimeneti áramkörre Dielektromos szilárdság: 4 kV AC a bemeneti vagy kimeneti a házhoz viszonyítva Névleges impulzus állóképesség: 6 kV a bemeneti/kimeneti áramkörre Névleges impulzus állóképesség: 6 kV a bemeneti vagy kimeneti a házhoz viszonyítva Szigetelési ellenállás: 1000 MOhm 500 V DC-nél Helyi jelzés: LED (zöld) a vezérlőfeszültséghez B ehúzási feszültség: 4 V DC bekapcsolás Elengedési feszültség: 1 V DC kikapcsolás Bemeneti áramtartomány: 10…15 mA Szilárdtest kapcsolási típus: Nullfeszültség kapcsolás Terhelőáram: < /strong> 0,15…35 A Tranziens túlfeszültség: 1200 V Bekapcsolási áram: 1350 A 60 Hz-en Maximális feszültségesés:
