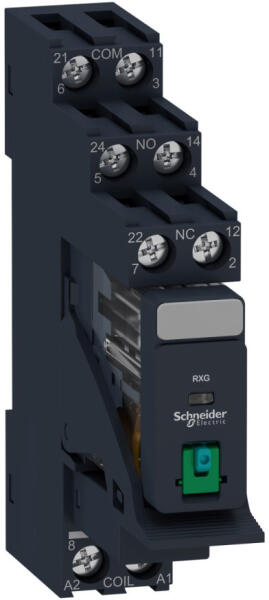

A Schneider Electric Harmony RXG21BDPV egy kiváló minőségű, előre összeállított plug-in interfész relé foglalattal, amely a Harmony Electromechanical Relays sorozat része. Ez a kompakt kialakítású relé ideális választás ipari alkalmazásokhoz, ahol megbízható kapcsolási teljesítményre és hosszú élettartamra van szükség. A RXG21BDPV modell 24 V DC vezérlőfeszültséggel működik, és két átváltó érintkezővel (2 C/O) rendelkezik, amelyek maximális kapcsolási áramerőssége 5 A. Az érintkezők ezüst ötvözetből (AgSnO2In2O3) készültek, ami kiváló elektromos vezetőképességet és tartósságot biztosít. A relé nem rendelkezik állapotjelző LED-del, viszont rendelkezik egy praktikus, lezárható tesztgombbal, amely lehetővé teszi a működés ellenőrzését és a kézi működtetést. A Schneider Electric RXG21BDPV relé kiemelkedő elektromos tulajdonságokkal büszkélkedhet. A 250 V-os szigetelési feszültséggel és 5000 V AC dielektromos szilárdságú megerősített szigeteléssel rendelkezik a tekercs és az érintkezők között. A relé minimum 10 millió mechanikus és 100.000 elektromos kapcsolási ciklust képes teljesíteni, ami rendkívüli megbízhatóságot és hosszú élettartamot jelez. A B10d érték 100.000, ami a biztonsági alkalmazásoknál fontos szempont. Az érintkezők között mikroleválasztás van, 1000 V AC dielektromos szilárdsággal. A termék rendkívül sokoldalú kapcsolási képességekkel rendelkezik, akár 10 A-es áramerősséget is képes kapcsolni 250 V AC vagy 30 V DC feszültségen. A maximális kapcsolási teljesítmény 1250 VA AC vagy 150 W DC. A minimális kapcsolási kapacitás 50 mW 10 mA, 5 V DC esetén. A relé működési ideje mindössze 20 ms, a visszaállási idő szintén 20 ms, ami rendkívül gyors reagálást biztosít. A termék IP20-as védettségi fokozattal rendelkezik, és -40... +70 °C közötti működési hőmérséklet-tartományban használható. Vibrációállósága is kiemelkedő: 3 gn, +/- 1,5 mm amplitúdóval a 10... 150 Hz frekvenciatartományban üzem közben. A Schneider Electric RXG21BDPV relé csatlakoztatása rendkívül rugalmas, különböző vezetékméreteket támogat: 1 x 0,25... 1 x 2,5 mm2 (AWG 22... AWG 14) rugalmas érvéghüvellyel, 2 x 0,25... 2 x 1 mm2 (AWG 22... AWG 17) rugalmas érvéghüvellyel, 1 x 0,5... 1 x 2,5 mm2 (AWG 20... AWG 14) tömör vezeték érvéghüvely nélkül, vagy 2 x 0,5... 2 x 1,5 mm2 (AWG 20... AWG 16) tömör vezeték érvéghüvely nélkül. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 61810-1, CSA C22.2 No 14, UL 508 és IEC 61984 szabványokat, valamint rendelkezik CSA, CE, EAC, UL és DNV tanúsítványokkal, ami garantálja a minőséget és a biztonságot különböző felhasználási területeken és piacokon. A Schneider Electric RXG21BDPV relé kompakt méretekkel rendelkezik, a főbb méretek milliméterben: 79,60 x 72 x 15,60.

Schneider Electric Harmony Electromechanical Relays - RXG21BDPV - RXG Interfész relé, 2CO, 5A, 24VDC, tesztgomb műszaki adatokFőbb jellemzők Termékcsalád: Harmony Electromechanical Relays Sorozat: RXG sorozat Terméktípus: Előre összeállított plug-in relé foglalattal Relé típusa: Interfész relé Érintkező típus és összetétel: 2 C/O (váltóérintkező) Vezérlőáramkör feszültsége [Uc]: 24 V DC Hagyományos zárt hőáram [Ithe]: 5 A Kiegészítő adatok Állapotjelző LED: Nincs Elektromos tartósság: 100000 ciklus NO ellenállás terhelésnél 55 °C-on
100000 ciklus NC ellenállás terhelésnél 55 °C-on Névleges szigetelési feszültség [Ui]: 250 V az IEC szerint Kivehető jelölés: Van Maximális kapcsolási feszültség: 250 V Elengedési feszültség küszöbértéke: >= 0,1 Uc DC Névleges üzemi áram [Ie]: 10 A 30 V (DC) esetén az UL szerint
10 A 30 V (DC) esetén az IEC szerint
10 A 250 V (AC) esetén az UL szerint
10 A 250 V (AC) esetén az IEC szerint Terhelő áram: 5 A Minimális kapcsolási kapacitás: 50 mW 10 mA, 5 V DC esetén Maximális kapcsolási kapacitás: 1250 VA AC
150 W DC Vezérlés típusa: Lezárható tesztgomb Átlagos ellenállás: 1100 Ohm 23 °C +/- 10 % esetén Érintkező ellenállása: 100 mOhm Szigetelési ellenállás: 1000 MOhm 500 V DC-nél Elektromos szigetelési osztály: F osztály Mechanikai tartósság: 10000000 ciklus Biztonsági megbízhatósági adatok: B10d = 100000 Működési sebesség:
