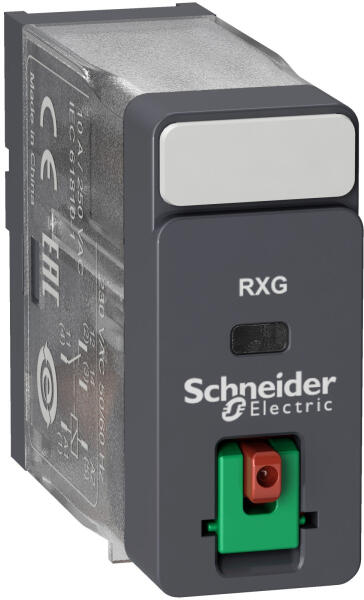

A Schneider Electric Harmony RXG11F7 egy csúcsminőségű, dugaszolható interfész relé, amely rendkívül megbízható működést biztosít ipari környezetben. Ez a relé a Harmony Electromechanical Relays termékcsalád része, amely a Schneider Electric villamossági kapcsolóeszközeinek egyik kulcsfontosságú vonala. Az RXG11F7 típusú relé kompakt kialakítása és professzionális teljesítménye miatt ideális választás automatizálási és vezérlési rendszerekhez, ahol a megbízhatóság és a hosszú élettartam kritikus fontosságú. A relé 1 váltóérintkezővel (1 C/O) rendelkezik, amely univerzális felhasználást tesz lehetővé különböző kapcsolási feladatokhoz. A vezérlő áramkör feszültsége 120 V AC, így közvetlenül csatlakoztatható a legtöbb ipari vezérlőrendszerhez. A konvencionális zárt termikus áram értéke 10 A -40 és 55 °C közötti hőmérsékleti tartományban, ami széles alkalmazhatósági kört biztosít. A státuszjelzést flag (zászlós) kijelzés teszi lehetővé, így az üzemeltetés során mindig látható az aktuális kapcsolási állapot. Bár LED-es állapotjelzéssel nem rendelkezik, a mechanikus kijelzés kiváló alternatívát nyújt a relé pozíciójának vizuális ellenőrzésére. Az RXG11F7 relé kiemelkedően tartós: elektromos élettartama 100 000 kapcsolási ciklus mind NO (alaphelyzetben nyitott), mind NC (alaphelyzetben zárt) terhelés esetén, 55 °C-on. Mechanikai élettartama még ennél is lenyűgözőbb, 10 000 000 ciklus. A névleges szigetelési feszültség 250 V IEC szabvány szerint, valamint 300 V CSA és UL szabványok szerint, ami megfelelő szigetelési szintet biztosít a biztonságos működéshez. Eltávolítható jelölési lehetősége praktikus azonosítást tesz lehetővé a kapcsolószekrényben. A maximális kapcsolási feszültség 250 V AC vagy 30 V DC, míg a kiejtési feszültség küszöbértéke nagyobb vagy egyenlő, mint 0,3 Uc AC. A névleges üzemi áram 10 A (30 V DC és 250 V AC esetén is) a nemzetközi UL és IEC szabványoknak megfelelően. A termék további kiemelkedő tulajdonságai közé tartozik a lockable test button (rögzíthető tesztgomb), amely lehetővé teszi a működés egyszerű ellenőrzését és tesztelését. Az átlagos ellenállás értéke 6300 Ohm 23 °C ± 10 % esetén, míg az érintkező ellenállása 100 mOhm. A szigetelési ellenállás rendkívül magas, 1000 MOhm 500 V DC esetén. A relé F szigetelési osztállyal rendelkezik, ami magas hőmérsékleti ellenállásra utal. A biztonsági megbízhatósági adatok B10d értéke 100 000, az üzemeltetési együttható 20%, míg az üzemelési idő és a visszaállási idő egyaránt 20 ms. A működési sebesség terhelés mellett legfeljebb 1800 ciklus/óra, terhelés nélkül pedig legfeljebb 18000 ciklus/óra, így magas frekvenciájú alkalmazásokhoz is alkalmas. Az RXG11F7 kivételesen stabil és ellenálló dielektromos tulajdonságokkal bír: 1000 V AC az érintkezők között mikro leválasztással, 5000 V AC a tekercs és az érintkező között megerősített szigeteléssel, valamint 1300 V AC a csatlakozók és a ház között alapszigeteléssel.

RXG11F7 műszaki adatok Általános jellemzők Termékcsalád: Harmony Electromechanical Relays Sorozat: RXG sorozat Termék vagy alkatrész típusa: Dugaszolható relé Relé típusa: Interfész relé Érintkezők típusa és összetétele: 1 C/O (váltóérintkező) Villamos jellemzők Vezérlő áramköri feszültség: 120 V AC Konvencionális zárt termikus áram: 10 A -40... 55 °C Helyi jelzés: Zászló (Flag) Állapot LED: Nincs Elektromos élettartam: 100000 ciklus NO rezisztív terhelésnél 55 °C-on, 100000 ciklus NC rezisztív terhelésnél 55 °C-on Névleges szigetelési feszültség: 250 V IEC szerint, 300 V CSA szerint, 300 V UL szerint Eltávolítható jelölés: Van Maximális kapcsolási feszültség: 250 V AC, 30 V DC Kiejtési feszültség küszöbérték: >= 0,3 Uc AC Névleges üzemi áram: 10 A 30 V (DC) UL szerint, 10 A 30 V (DC) IEC szerint, 10 A 250 V (AC) UL szerint, 10 A 250 V (AC) IEC szerint Terhelési áram: 10 A 250 V AC Minimális kapcsolási kapacitás: 500 mW 100 mA, 5 V DC Maximális kapcsolási kapacitás: 2500 VA Vezérlési típus: Rögzíthető tesztgomb Átlagos ellenállás: 6300 Ohm 23 °C +/- 10 % Érintkező ellenállás: 100 mOhm Szigetelési ellenállás: 1000 MOhm 500 V DC Villamos szigetelési osztály: F osztály Mechanikai élettartam: 10000000 ciklus Biztonsági megbízhatósági adatok: B10d = 100000 Üzemelési sebesség:
