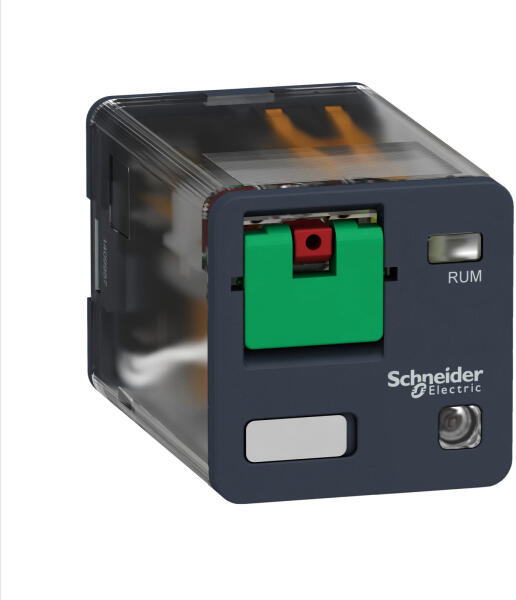

A Schneider Electric Harmony RUM sorozatú RUMC32F7 univerzális dugaszolható relé egy rendkívül megbízható és sokoldalúan felhasználható elektromechanikai kapcsolóelem, amely számos ipari és épületautomatizálási alkalmazásban kiválóan helytáll. Ez a 120V AC tápfeszültségű kompakt relé 3 váltóérintkezővel (3C/O) rendelkezik, és innovatív kialakításának köszönhetően maximális teljesítményt és hosszú élettartamot biztosít a legigényesebb környezetben is. A termék különleges tulajdonsága a beépített állapotjelző LED, amely egyértelmű vizuális visszajelzést ad a relé működéséről, valamint a rögzíthető tesztgomb, amellyel könnyedén ellenőrizhető a megfelelő működés akár telepítés, akár karbantartás során. A hengeres kivitelű RUMC32F7 relé kompakt méretekkel rendelkezik (56 x 35 x 35,4 mm), így helytakarékos megoldást jelent a kapcsolószekrényekben vagy vezérlőpaneleken. A Harmony RUMC32F7 relé kiemelkedő elektromos tulajdonságokkal rendelkezik. A 10A-es konvencionális zárt termikus áram -40°C és 55°C közötti környezeti hőmérsékleten garantált. A relé 4 kV impulzusfeszültség-állósággal rendelkezik, így kiváló védelmet nyújt a hálózati feszültségcsúcsok ellen. Az elektromos élettartam ellenállás terhelésnél 100.000 kapcsolási ciklus, míg a mechanikai élettartam akár 5.000. 000 ciklus is lehet. A működési sebesség kiváló, mindössze 20 ms bekapcsolási és visszaállási idővel, ami gyors és precíz kapcsolást tesz lehetővé. A relé névleges üzemi feszültségtartománya 96-132V AC, a működési frekvencia pedig 50/60 Hz. A tekercselésnél az átlagos teljesítményfelvétel 3 VA 60 Hz-en. Az elengedési feszültség küszöbértéke a névleges vezérlőfeszültség minimum 0,15-szöröse. A kapcsolási kapacitást tekintve a RUMC32F7 relé kimagasló teljesítményt nyújt. A maximális kapcsolási feszültség 250V az IEC szabvány szerint. Az üzemi áram akár 10A 277V AC-nél (UL szerint), 10A 30V DC-nél (UL szerint), illetve 10A 250V AC-nél (NO) az IEC szabvány szerint. A minimális kapcsolási kapacitás 170 mW 10 mA, 17V esetén, míg a maximális 2500 VA/280 W. Az érintkezők AgNi anyagból készülnek, ami kiváló vezetőképességet és hosszú élettartamot biztosít. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 61810-1, CSA C22.2 No 14, és UL 508 előírásainak, és rendelkezik EAC, UL és CSA tanúsítványokkal is.

Schneider Electric Harmony RUM RUMC32F7 műszaki adatok Fő jellemzők Termékcsalád: Harmony Electromechanical Relays Sorozat neve: RUM series Termék vagy komponens típus: Plug-in relé Relé típusa: Univerzális relé Érintkezők típusa és összetétele: 3 C/O Állapotjelző LED: Van Vezérlés típusa: Rögzíthető tesztgomb Vezérlőáramk r feszültsége: 120 V AC 50/60 Hz Konvencionális zárt termikus áram: 10 A -40... 55 °C hőmérsékleten Kiegészítő jellemzők Névleges impulzusfeszültség-állóság: 4 kV (1.2/50 s) Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V esetén Elektromos élettartam: 100000 ciklus ellenállás terhelésnél Átlagos tekercsfogyasztás VA-ban: 3 VA 60 Hz-en Működési idő: 20 ms névleges feszültségnél Névleges üzemi feszültséghatárok: 96... 132 V AC Névleges szigetelési feszültség: 250 V az IEC szerint, 300 V a CSA szerint, 300 V az UL szerint Visszaállási idő: 20 ms névleges feszültségnél Maximáli s kapcsolási feszültség: 250 V az IEC szerint Elengedési feszültség küszöbértéke: >= 0.15 Uc AC Névleges üzemi áram 10 A 277 V AC az UL szerint10 A 30 V DC az UL szerint10 A 277 V AC (azonos polaritás) a CSA szerint10 A 30 V DC a CSA szerint5 A 250 V AC (NC) az IEC szerint5 A 28 V DC (NC) az IEC szerint10 A 250 V AC (NO) az IEC szerint10 A 28 V DC (NO) az IEC szerint Fizikai jellemzők Átlagos ellenállás: 1700 Ohm 20 °C-on +/- 15 % Maximális kapcsolási kapacitás: 2500 VA/280 W Mechanikai élettartam: 5000000 ciklus Biztonsági megbízhatósági adatok: B10d = 100000 Működési sebesség:
