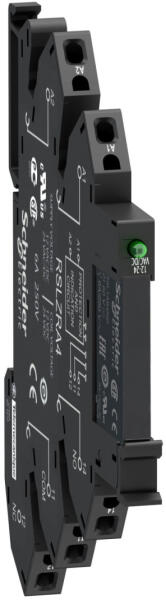

A Schneider Electric Harmony Electromechanical Relays termékcsaládba tartozó RSL1PREU egy előre összeszerelt, dugaszolható, slim kialakítású interfész relé foglalattal. Ez a kompakt méretű, hatékony vezérlőelem az automatizálási és villamos rendszerek megbízható kapcsolóelemeként szolgál, amelyet kifejezetten az ipari alkalmazások igényeihez terveztek. Az RSL1PREU relé 1 CO (váltóérintkező) kontaktussal rendelkezik, ami univerzális felhasználhatóságot biztosít különböző vezérlési feladatokhoz. A 6A-es névleges áramerősség és a 48V AC/DC vezérlőköri feszültség ideálissá teszi közepes terhelésű alkalmazásokhoz. A beépített állapotjelző LED lehetővé teszi a működési állapot vizuális ellenőrzését, ami megkönnyíti a hibaelhárítást és a rendszer működésének nyomon követését. A termék rugós csatlakozókkal van ellátva, amely gyorsabb bekötést tesz lehetővé és ellenáll a vibrációnak is, így hosszú távú megbízhatóságot biztosít. Műszaki szempontból a RSL1PREU relé számos kiemelkedő paraméterrel rendelkezik: 10600 Ohm átlagos ellenállás DC hálózaton 23 °C ±10%-nál, 6 kV névleges lökőfeszültség-állóság az IEC szabvány szerint, valamint 250V (IEC) vagy 277V (cUL) névleges szigetelési feszültség. A kapcsolási képessége figyelemre méltó, akár 1500 VA vagy 150 W terhelést is kezelhet, és a mechanikai élettartama eléri a 10 millió kapcsolási ciklust. A működési hőmérséklet-tartomány -40°C és 55°C között van, ami szélsőséges körülmények között is megbízható teljesítményt garantál. Az IP40-es védettségi szint megfelelő védelmet biztosít a normál ipari környezetben való használathoz. Telepítési szempontból a relé 35 mm-es szimmetrikus DIN sínre szerelhető, és bármilyen pozícióban működtethető. A mindössze 6,2 mm szélesség, 78,6 mm magasság és 101 mm mélység rendkívül kompakt kialakítást eredményez, ami helytakarékos megoldást jelent a kapcsolószekrényekben. A készülék megfelel számos nemzetközi szabványnak, köztük az IEC 61810-1, CSA C22.2 No 14 és UL 508 előírásainak, valamint CE jelöléssel rendelkezik. Az RSL1PREU különösen alkalmas olyan alkalmazásokhoz, ahol a megbízhatóság, a kis méret és a gyors telepíthetőség kritikus követelmény, például ipari automatizálási rendszerekben, épületautomatizálásban vagy energetikai berendezésekben.

Schneider Electric Harmony Electromechanical Relays - RSL1PREU - RSL sorkapocs relé, 1CO, 6A, 48VAC/DC, rugós foglalattal műszaki adatok Fő jellemzők Termékcsalád: Harmony Electromechanical RelaysSorozat neve: RSL sorozatTermék vagy alkatrész típusa: Előre összeszerelt dugaszolható relé foglalattalRelé típusa: Slim interfész reléKontaktus működése: NormálKontaktusok típusa és összetétele: 1 C/O (váltóérintkező)Állapotjelz LED: VanVezérlőköri feszültség: 48 V AC/DCHagyományos zárt hőáram: 6 A -40... 55 °C-on Kiegészítő adatok Rögzítési mód: Műanyag nyomórugóÁtlagos ellenállás: 10600 Ohm hálózat: DC 23 °C +/- 10 % eseténNévleges impulzus-állósági feszültség: 6 kV az IEC szerintNévleges üzemi áram: 6 A 1 C/O (AC-1/DC-1) az IEC/UL szerintMinimális kapcsolási áram: 100 mAMinimális kapcsolási feszültség: 12 VNévleges szigetelési feszültség: 250 V az IEC szerint, 277 V a cUL szerintMinimális kapcsolási teljesítmény: 120 mWMaximális kapcsolási feszültség: 277 VEjtési feszültség küszöbérték: >= 0,05 UcTerhelési áram: 6 A 250 V AC-nél 0,5 mm szerelési távolságElektromos élettartam: 60000 ciklus ellenállás terhelésnél, 6 A 250 V, AC-1Maximális kapcsolási teljesítmény: 1500 VA / 150 WMűködési idő: 5 ms visszaállás, 12 msCsatlakozók leírása ISO n°1: (11-12-14)OC, (A1-A2)COÁtlagos tekercsfogyasztás: 0,17 W, DCMechanikai élettartam: 10000000 ciklus Biztonság és megbízhatóság Biztonsági megbízhatósági adatok: B10d = 60000Működési gyakoriság:
