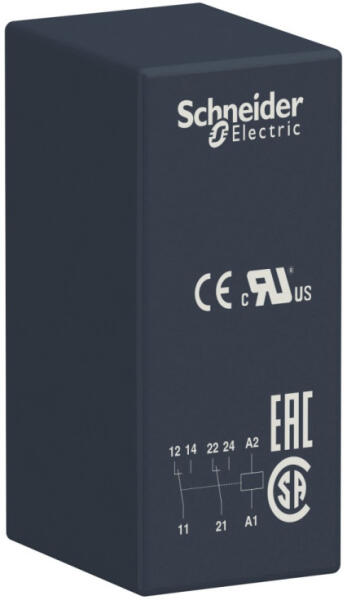

A Schneider Electric RSB2A080M7 egy kompakt és nagy megbízhatóságú interfész relé a Harmony Electromechanical Relays sorozatból, amely kifejezetten ipari környezetben történő alkalmazásra készült. Ez a plug-in típusú relé a maga kategóriájában kiemelkedő teljesítményt nyújt, és számos felhasználási területen bevethető, ahol megbízható kapcsolást és hosszú élettartamot várnak el. A RSB2A080M7 relé 2 váltóérintkezős (2 C/O) kapcsolási megoldással rendelkezik, és 220V AC 50/60 Hz vezérlőfeszültséggel működik. Maximális kapcsolási terhelhetősége 8A -40°C és +40°C közötti környezeti hőmérsékleten. A termék nem rendelkezik státuszjelző LED-del és nincs felszerelve rögzíthető tesztgombbal sem, ami bizonyos alkalmazásoknál előnyt jelenthet. Műszaki paraméterei kiemelkedőek: átlagos ellenállása 33000 Ohm AC hálózaton 20°C-on, névleges üzemi feszültsége 176-330V AC 50/60 Hz tartományban mozog. Névleges szigetelési feszültsége 400V az IEC 60947 szabvány szerint, míg a maximális kapcsolási feszültség 300V DC. A termék lökőfeszültség-állósága 3,6 kV az IEC 61000-4-5 szabványnak megfelelően. Terhelési árama 8A 250V AC vagy 28V DC esetén, minimális kapcsolási árama 10 mA, maximális kapcsolási kapacitása 2000 VA/224 W. A relé mechanikai élettartama kiemelkedően magas: 5 millió kapcsolási ciklus. Elektromos élettartama NC érintkezők esetén 100000 ciklus 4A terhelés mellett, NO érintkezők esetén szintén 100000 ciklus 8A terhelés mellett 250V AC feszültségen. A RSB2A080M7 kialakítása lehetővé teszi a beszerelését különböző pozíciókban, védettségi szintje IP40 az IEC 60529 szabvány szerint. Széles hőmérséklettartományban használható: üzemi hőmérséklet-tartománya -40°C és +70°C között van AC változatnál, míg tárolási hőmérséklete -40°C és +85°C között megengedett. Az érintkezők anyaga ezüst ötvözet (AgNi), amely kiváló elektromos vezetőképességet és tartósságot biztosít. A termék megfelel számos nemzetközi szabványnak, köztük az UL 508, IEC 61810-1 és CSA C22.2 No 14 előírásoknak, és rendelkezik CSA, UL és EAC tanúsítványokkal, valamint CE jelöléssel. Rezgésállósága +/- 1 mm (f= 10-55 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 10 gn (11 ms időtartamú) nem működés közben, illetve 5 gn (11 ms időtartamú) működés közben, az IEC 60068-2-27 szabványnak megfelelően. A relé tűinek kialakítása lapos (PCB típusú), ami megkönnyíti a nyomtatott áramköri lapokra történő szerelést.

Schneider Electric Harmony Electromechanical Relays - RSB2A080M7 - RSB interfész relé, 2CO, 8A, 120VAC műszaki adatok Főbb jellemzők Termékcsalád: Harmony Electromechanical RelaysSorozatnév: RSB sorozatTermék vagy alkatrész típusa: Plug-in reléRelé típusa: Interfész reléÉrintkezők típusa és összetétele: 2 C/OÁllapotjelző LED: NincsVezérlő áramkör feszültsége: 220 V AC 50/60 HzVezérlés típusa: Nincs rögzíthető tesztgombHagyományos zárt termikus áram: 8 A -40... 40 °C hőmérsékleten Kiegészítő információk Átlagos ellenállás: 33000 Ohm hálózat: AC 20 °C-on +/- 10 %Névleges üzemi feszültség: 176... 330 V AC 50/60 HzNévleges lökőfeszültség-állóság: 3.6 kV az IEC 61000-4-5 szerintNévleges üzemi áram: 4 A (AC-1/DC-1) NC az IEC szerint, 8 A (AC-1/DC-1) NO az IEC szerintNévleges szigetelési feszültség: 400 V az IEC 60947 szerintMaximális kapcsolási feszültség: 300 V DC az IEC szerintElengedési feszültség küszöbérték: >= 0.15 Uc ACTerhelési áram: 8 A 250 V AC esetén, 8 A 28 V DC eseténMinimális kapcsolási áram: 10 mAMaximális kapcsolási kapacitás: 2000 VA/224 WMinimális kapcsolási feszültség: 12 VMinimális kapcsolási kapacitás: 120 mW 10 mA, 12 V esetén Működési és mechanikai jellemzők Működési idő: 20 ms működés, 20 ms visszaállásMechanikai élettartam: 5000000 ciklusElektromos élettartam: 100000 ciklus, 8 A 250 V, AC-1 NO esetén; 100000 ciklus, 4 A 250 V, AC-1 NC eseténBiztonsági megbízhatósági adat: B10d = 100000Működési sebesség:
