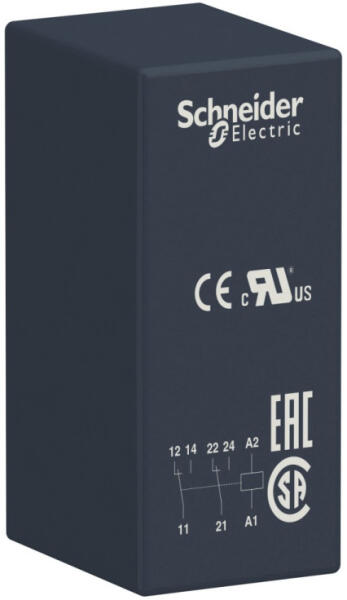

A Schneider Electric RSB2A080FD egy kiváló minőségű interfész relé a Harmony Electromechanical Relays termékkínálatából, amely rendkívüli megbízhatóságot és hosszú élettartamot biztosít ipari környezetben. Ez a kompakt kivitelű, plug-in típusú relé ideális választás vezérlési áramkörök kapcsolására és ipari automatizálási feladatokra, ahol fontos a megbízható működés és a nagy kapcsolási teljesítmény. Az RSB2A080FD relé 110V DC vezérlőfeszültséggel működik, és 2 váltóérintkezővel (2CO) rendelkezik, amelyek képesek akár 8A áramot is kapcsolni. A relé nem tartalmaz LED-es állapotjelzőt és nincs ellátva lezárható tesztgombbal, így ideális olyan alkalmazásokhoz, ahol az egyszerű és megbízható kialakítás a követelmény. A termék működési feszültségtartománya 77-165V DC között van, amely kiváló rugalmasságot biztosít a különböző rendszerekben történő felhasználáshoz. A relé átlagos tekercsfogyasztása mindössze 0,45W DC, így energiahatékony megoldást kínál. A kapcsolási kapacitás tekintetében az RSB2A080FD kiemelkedő teljesítményt nyújt: 8A terhelhetőség 250V AC feszültségen, valamint 8A terhelhetőség 28V DC feszültségen. A maximális kapcsolási teljesítmény 2000 VA/224W, minimális kapcsolási képessége pedig 120mW 10mA és 12V esetén. A mechanikai élettartam lenyűgöző: 30 millió kapcsolási ciklus, míg az elektromos élettartam 100.000 ciklus 8A/250V AC terhelésnél. A relé működési sebessége gyors, mindössze 20ms a működési idő és 20ms a visszaállási idő. Maximális működési frekvenciája terhelés alatt 600 ciklus/óra, terhelés nélkül pedig 18.000 ciklus/óra. Az érintkezők ezüst ötvözetből (AgNi) készültek, amely biztosítja a hosszú élettartamot és a megbízható működést. A relé kompakt méretekkel rendelkezik: 15,7 x 29 x 12,5 mm, és könnyű, mindössze 14 gramm a tömege. A termék bármilyen pozícióban működtethető, így rugalmas szerelési lehetőségeket biztosít. A relé lapka típusú csatlakozókkal (PCB típus) rendelkezik, ami megkönnyíti a nyomtatott áramköri lapra történő szerelést. A Schneider Electric RSB2A080FD relé kiváló védelmi tulajdonságokkal is rendelkezik: IP40 védettségi fokozattal, valamint magas dielektromos szilárdsággal. Az érintkezők között 1000V AC, a pólusok között 2500V AC, míg a tekercs és érintkezők között 5000V AC dielektromos szilárdságot biztosít. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 61810-1, CSA C22.2 No 14 és UL 508 előírásoknak, és rendelkezik UL, CSA és EAC tanúsítványokkal, valamint CE jelöléssel. A relé széles hőmérsékleti tartományban, -40°C és +85°C között is megbízhatóan működik, ami lehetővé teszi a szélsőséges környezeti feltételek közötti alkalmazását is.

Schneider Electric Harmony Electromechanical Relays - RSB2A080FD - RSB interfész relé, 2CO, 8A, 110VDC műszaki adatok Általános jellemzők Termékcsalád: Harmony Electromechanical RelaysSorozat neve: RSB sorozatTermék típusa: Plug-in reléRelé típus: Interfész reléÉrintkezők típusa és összetétele: 2 C/OÁllapotjelző LED: NincsVezérlőáramkör feszültsége: 110 V DCVezérlés típusa: Lezárható tesztgomb nélkülKonvencionális zárt hőáram: 8 A -40... 40 °C-on Kiegészítő adatok Átlagos ellenállás: 30250 Ohm hálózat: AC 20 °C-on +/- 10 %Névleges üzemi feszültség: 77... 165 V DCNévleges impulzus-állóképesség: 3,6 kV az IEC 61000-4-5 szerintNévleges üzemi áram: 4 A (AC-1/DC-1) NC az IEC szerint, 8 A (AC-1/DC-1) NO az IEC szerintNévleges szigetelési feszültség: 400 V az IEC 60947 szerintMaximális kapcsolási feszültség: 300 V DC az IEC szerintEjtési feszültség küszöbérték: >= 0,1 Uc DCTerhelőáram: 8 A 250 V AC esetén, 8 A 28 V DC eseténMinimális kapcsolási áram: 10 mAMaximális kapcsolási kapacitás: 2000 VA/224 WMinimális kapcsolási feszültség: 12 VMinimális kapcsolási kapacitás: 120 mW 10 mA, 12 V esetén Működési jellemzők Működési idő: 20 ms működés, 20 ms visszaállásMechanikai élettartam: 30000000 ciklusElektromos élettartam: 100000 ciklus, 8 A 250 V, AC-1 NO esetén; 100000 ciklus, 4 A 250 V, AC-1 NC eseténBiztonsági megbízhatósági adat: B10d = 100000Működési gyakoriság:
