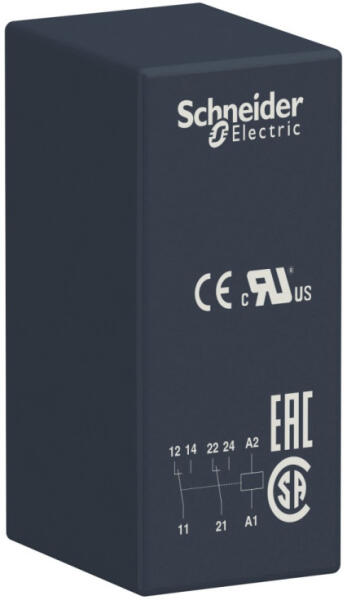

A Schneider Electric Harmony Electromechanical Relays termékcsaládjának RSB2A080F7 típusú interfész reléje egy kompakt és sokoldalú megoldás ipari vezérlési alkalmazásokhoz. Ez a bedugaszolható relé típus kifejezetten olyan környezetben nyújt megbízható teljesítményt, ahol a helymegtakarítás és a tartósság egyaránt kritikus szempont. A RSB2A080F7 relé két váltóérintkezővel (2CO) rendelkezik, amely sokoldalú kapcsolási lehetőségeket biztosít különböző alkalmazásokhoz. A termék 8A névleges árammal működik -40°C és 40°C közötti hőmérsékleti tartományban, így széles üzemi körülmények között használható. A vezérlő áramkör feszültsége 120V AC 50/60 Hz, amely iparági szabvány a legtöbb alkalmazási területen. A relé nem tartalmaz állapotjelző LED-et és nincs rajta lezárható tesztgombja, így egyszerűbb kialakítású és költséghatékonyabb választás olyan felhasználásokhoz, ahol ezek a funkciók nem szükségesek. Műszaki paraméterei kiemelkedőek: a termék 8360 Ohm átlagos ellenállással rendelkezik 20°C-on, üzemi feszültségtartománya 96-180V AC 50/60 Hz. A kapcsolási kapacitás figyelemre méltó, 2000 VA/224 W maximális értékkel, ugyanakkor a minimális kapcsolási kapacitás 120 mW 10 mA és 12 V mellett. A kapcsolási idők rendkívül gyorsak, mind a működési idő, mind a visszaállási idő 20 ms. Ez a gyors válaszidő kritikus lehet időérzékeny vezérlési feladatoknál. Az RSB2A080F7 relé tartóssága is kiemelkedő, mechanikai élettartama 5 millió ciklus, elektromos élettartama pedig 100000 ciklus 8A 250V terhelésnél az NO (alaphelyzetben nyitott) érintkezőknél, valamint 4A 250V terhelésnél az NC (alaphelyzetben zárt) érintkezőknél. A biztonsági megbízhatósági adat (B10d) értéke 100000, ami kiváló mutató az ipari felhasználás szempontjából. A relé működési sebessége terhelés alatt maximum 600 ciklus/óra, terhelés nélkül pedig akár 18000 ciklus/óra is lehet, ami nagy rugalmasságot biztosít különböző alkalmazási területeken. A terhelhetőség szempontjából fontos, hogy a relé 8A áramerősséget képes kezelni 250V AC vagy 28V DC feszültség mellett. A dielektromos szilárdság értékei is kimagaslóak: 1000V AC az érintkezők között, 2500V AC a pólusok között és 5000V AC a tekercs és az érintkező között, ami kiváló szigetelést és biztonságos működést garantál. Az RSB2A080F7 relé számos nemzetközi szabványnak megfelel, beleértve az UL 508, CSA C22.2 No 14 és IEC 61810-1 előírásokat. A termék rendelkezik EAC, CSA, UL és CE tanúsítványokkal, ami bizonyítja a magas minőségi és biztonsági előírásoknak való megfelelést. Az IP40 védettségi szint a szilárd tárgyak behatolása ellen nyújt alapszintű védelmet. A relé rendkívül ellenálló környezeti hatásokkal szemben is: elviseli a ±1 mm amplitúdójú rezgéseket 10-55 Hz frekvenciatartományban, valamint akár 10g erősségű ütéseket is (11 ms időtartam mellett) nem üzemelő állapotban, és 5g erősségű ütéseket üzemelés közben.

Schneider Electric Harmony Electromechanical Relays - RSB2A080F7 műszaki adatok Alapadatok Termékcsalád: Harmony Electromechanical Relays Sorozat neve: RSB sorozat Termék vagy komponens típusa: Bedugaszolható relé Relé típus: Interfész relé Érintkező típus és összetétel: 2 C/O (váltóérintkező) Álla potjelző LED: Nélkül Vezérlő áramkör feszültsége [Uc]: 120 V AC 50/60 Hz Vezérlés típusa: Lezárható tesztgomb nélkül Hagyományos zárt hőáram [Ithe]: 8 A -40... 40 °C hőmérsékleten Kiegészítő adatok Átlagos ellenállás: 8360 Ohm hálózat: AC 20 °C-on ± 10% Névleges üzemi feszültség [Ue]: 96... 180 V AC 50/60 Hz Névleges impulzus-állóképességi feszültség [Uimp]: 3,6 kV az IEC 61000-4-5 szerint Névleges üzemi áram [Ie]: 4 A (AC-1/DC-1) NC az IEC szerint, 8 A (AC-1/DC-1) NO az IEC szerint Névleges szigetelési feszültség [Ui]: 400 V az IEC 60947 szerint Maximális kapcsolási feszültség: 300 V DC az IEC szerint Ejtési feszültség küszöbérték: >= 0,15 Uc AC Terhelési áram: 8 A 250 V AC-nél, 8 A 28 V DC-nél Minimális kapcsolási áram: 10 mA Maximális kapcsolási kapacitás: 2000 VA/224 W Minimális kapcsolási feszültség: 12 V Minimális kapcsolási kapacitás: 120 mW 10 mA-nél, 12 V-nál Működési jellemzők Működési idő: 20 ms működtetés, 20 ms visszaállás Mechanikai tartósság: 5000000 ciklus Elektromos tartósság: 100000 ciklus, 8 A 250 V-nál, AC-1 NO; 100000 ciklus, 4 A 250 V-nál, AC-1 NC Biztonsági megbízhatósági adat: B10d = 100000 Működési sebesség:
