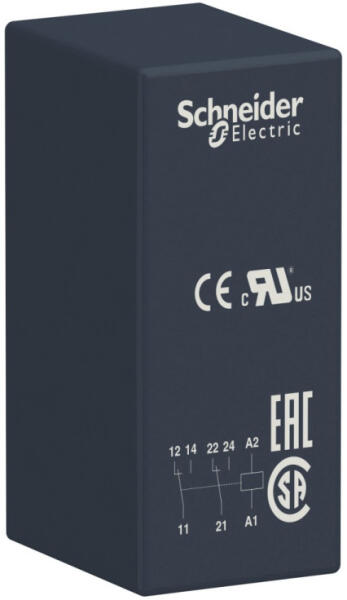

A Schneider Electric Harmony Electromechanical Relays sorozatból származó RSB2A080ED interfész relé egy kompakt, nagyteljesítményű kapcsolóelem, amely széles körben alkalmazható ipari vezérlőrendszerekben. Ez a 48V DC vezérlőfeszültséggel működő plug-in relé ideális választás olyan környezetben, ahol megbízható elektromechanikus kapcsolásra van szükség, különösen automatizálási és vezérlési alkalmazásokban. Az RSB2A080ED relé két váltóérintkezővel (2 C/O) rendelkezik, ami sokoldalú felhasználást tesz lehetővé. A maximális kapcsolási áram 8 amper, ami elegendő a legtöbb ipari alkalmazás számára. Az eszköz kompakt méretekkel büszkélkedhet - mindössze 15,7 x 29 x 12,5 mm -, így könnyen beilleszthető szűkös helyekre is. A relé lapos érintkezőcsapokkal (PCB típus) van ellátva, ami megkönnyíti a nyomtatott áramköri lapokra történő szerelését. A termék kiemelkedő elektromos jellemzőkkel rendelkezik. A névleges szigetelési feszültsége 400V, az impulzus állóképessége 3,6 kV az IEC 61000-4-5 szabvány szerint. A kapcsolási kapacitás maximálisan 2000 VA/224 W, ami széles alkalmazási lehetőségeket biztosít. Az érintkezők anyaga ezüst ötvözet (AgNi), ami hosszú élettartamot és megbízható működést garantál. A relé akár 8A terhelőáramot is képes kapcsolni 250V AC vagy 28V DC feszültségen, így különböző terhelések vezérlésére alkalmas. A mechanikai élettartam kiemelkedően magas, 30 millió kapcsolási ciklus, míg az elektromos élettartam 100.000 ciklus 8A/250V AC terhelésnél (NO érintkezők esetén) és 100.000 ciklus 4A/250V AC terhelésnél (NC érintkezők esetén). A működési idő mindössze 20 ms, ami gyors reakcióidőt biztosít kritikus alkalmazásokban. A termék IP40 védettséggel rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet nyújt szilárd tárgyak és por ellen. Az RSB2A080ED relé széles hőmérsékleti tartományban, -40°C és +85°C között működőképes, ami alkalmassá teszi szélsőséges környezeti feltételek közötti használatra is. A termék ellenáll a rezgésnek (±1 mm, f=10... 55 Hz) és a mechanikai ütéseknek (10 gn nem működés közben, 5 gn működés közben), így robusztus megoldást kínál ipari környezetben. A relé megfelel a nemzetközi szabványoknak (IEC 61810-1, UL 508, CSA C22.2 No 14) és rendelkezik a szükséges tanúsítványokkal (CE, UL, CSA, EAC), ami garantálja a minőséget és a megbízhatóságot az RSB2A080ED használata során.

Schneider Electric Harmony Electromechanical Relays - RSB2A080ED - RSB interfész relé, , 2CO, 8A, 48VAC műszaki adatok Általános jellemzők Termékcsalád: Harmony Electromechanical RelaysSorozatnév: RSB sorozatTermék vagy alkatrész típus: Plug-in reléRelé típus: Interfész reléÉrintkezők típusa és összetétele: 2 C/OÁllapotjelző LED: NincsVezérlőáramkör feszültsége: 48 V DCVezérlési típus: Rögzíthető tesztgomb nélkülHagyományos zárt hőáram: 8 A (-40... 40 °C) Kiegészítő jellemzők Átlagos ellenállás: 5520 Ohm hálózat: AC 20 °C-on +/- 10%Névleges működési feszültség: 33,6... 72 V DCNévleges impulzus állófeszültség: 3,6 kV az IEC 61000-4-5 szerintNévleges működési áram: 4 A (AC-1/DC-1) NC az IEC szerint, 8 A (AC-1/DC-1) NO az IEC szerintNévleges szigetelési feszültség: 400 V az IEC 60947 szerintMaximális kapcsolási feszültség: 300 V DC az IEC szerintEjtési feszültség küszöbérték: >= 0,1 Uc DCTerhelési áram: 8 A 250 V AC-nél, 8 A 28 V DC-nélMinimális kapcsolási áram: 10 mAMaximális kapcsolási kapacitás: 2000 VA/224 WMinimális kapcsolási feszültség: 12 VMinimális kapcsolási kapacitás: 120 mW 10 mA, 12 V esetén Teljesítmény Működési idő: 20 ms működés, 20 ms visszaállításMechanikai élettartam: 30.000. 000 ciklusElektromos élettartam: 100.000 ciklus, 8 A 250 V, AC-1 NO; 100.000 ciklus, 4 A 250 V, AC-1 NCBiztonsági megbízhatósági adatok: B10d = 100.000Működési sebesség:
