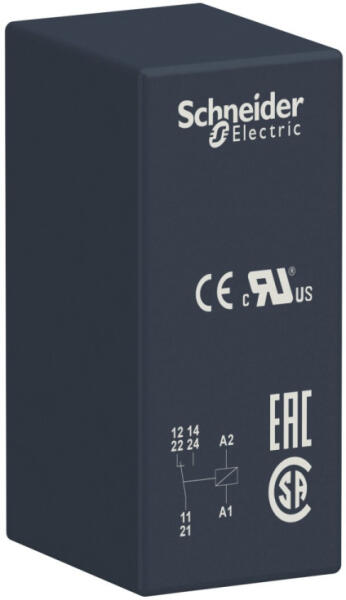

A Schneider Electric RSB1A160JD interface plug-in relé a Harmony Electromechanical Relays termékcsalád kiváló minőségű tagja, amely professzionális ipari alkalmazásokhoz és vezérlőrendszerekhez készült. Ez az interfész relé hatékony megoldást kínál különböző kapcsolási feladatok megvalósítására, és magas megbízhatóságot biztosít a legigényesebb ipari környezetben is. A RSB1A160JD modell a RSB sorozat része, 12V DC vezérlőfeszültséggel rendelkezik, és egy váltóérintkezővel (1C/O) van felszerelve. A relé kompakt kialakítása és kiváló műszaki paraméterei révén ideális választás automatizálási és elektromos vezérlési alkalmazásokban. Nincs felszerelve státuszjelző LED-del és nem rendelkezik reteszelhető tesztgombbal, ami egyszerű felépítést és problémamentes használatot eredményez. A termék névleges terhelhetősége 16A -40°C és +40°C közötti hőmérséklettartományban, ami széleskörű alkalmazhatóságot biztosít. Technikai szempontból a RSB1A160JD relé számos kiemelkedő paraméterrel rendelkezik. A névleges működési feszültségtartomány 8,4-18V DC között van, a névleges lökőfeszültség-állóság 3,6 kV az IEC 61000-4-5 szabványnak megfelelően. A névleges szigetelési feszültség 400V (IEC 60947 szerint), míg a maximális kapcsolási feszültség 300V DC. A relé terhelhetősége 16A 250V AC vagy 28V DC feszültség mellett, a minimális kapcsolási áram pedig 10 mA. A maximális kapcsolási teljesítmény 4000 VA/448 W, a minimális kapcsolási kapacitás pedig 120 mW 10 mA és 12V esetén. A működési idő mind bekapcsoláskor, mind kikapcsoláskor 20 ms, ami gyors reakcióidőt biztosít a vezérelt rendszerek számára. A termék kiemelkedő tartóssággal rendelkezik: mechanikai élettartama 30 millió kapcsolás, elektromos élettartama pedig 100.000 kapcsolás 16A/250V AC-1 NO vagy 8A/250V AC-1 NC terhelés mellett. A megbízhatósági adatok alapján a B10d értéke 100.000. A működési frekvencia terhelés alatt maximum 600 ciklus/óra, terhelés nélkül pedig akár 18.000 ciklus/óra is lehet. A tekercs fogyasztása mindössze 0,45W DC, ami energiatakarékos működést biztosít. A relé ezüst ötvözetből (AgNi) készült érintkezőkkel rendelkezik, és lapos (PCB típusú) csatlakozóérintkezőkkel van ellátva a könnyű beépíthetőség érdekében. Környezeti paramétereit tekintve, a relé IP40-es védettséggel rendelkezik (IEC 60529 szerint), és -40°C és +85°C közötti hőmérsékleten működőképes. A termék ellenáll a ±1 mm amplitúdójú, 10-55 Hz frekvenciájú rezgéseknek (IEC 60068-2-6 szerint), valamint a működés közbeni 5g és nem működő állapotban 10g erősségű mechanikai ütéseknek (IEC 60068-2-27 szerint). A RSB1A160JD többféle nemzetközi szabványnak is megfelel, mint például a CSA C22.2 No 14, IEC 61810-1 és UL 508, valamint rendelkezik EAC, UL és CSA tanúsítványokkal.

Schneider Electric Harmony Electromechanical Relays - RSB1A160JD - RSB interfész relé, 1CO, 16A, 12VDC műszaki adatok Főbb jellemzők Termékcsalád: Harmony Electromechanical RelaysSorozatnév: RSB sorozatTermék vagy komponens típusa: Plug-in reléRelé típusa: Interfész reléÉrintkező típus és összetétel: 1 C/OÁllapotjelző LED: NincsVezérlőáramkör feszültsége: 12 V DCVezérlés típusa: Reteszelhető tesztgomb nélkülKonvencionális zárt hőáram: 16 A (-40... 40 °C) Kiegészítő adatok Átlagos ellenállás: 360 Ohm hálózat: AC 20 °C +/- 10 %Névleges működési feszültség: 8,4... 18 V DCNévleges lökőfeszültség-állóság: 3,6 kV az IEC 61000-4-5 szerintNévleges működési áram: 16 A (AC-1/DC-1) NO az IEC szerint, 8 A (AC-1/DC-1) NC az IEC szerintNévleges szigetelési feszültség: 400 V az IEC 60947 szerintMaximális kapcsolási feszültség: 300 V DC az IEC szerintEjtési feszültség küszöbérték: >= 0,1 Uc DCTerhelőáram: 16 A 250 V AC, 16 A 28 V DCMinimális kapcsolási áram: 10 mAMaximális kapcsolási kapacitás: 4000 VA/448 WMinimális kapcsolási feszültség: 12 VMinimális kapcsolási teljesítmény: 120 mW 10 mA, 12 V esetén Működési jellemzők Működési idő: 20 ms működés, 20 ms visszaállásMechanikai élettartam: 30000000 ciklusElektromos élettartam: 100000 ciklus, 16 A 250 V, AC-1 NO; 100000 ciklus, 8 A 250 V, AC-1 NCBiztonsági megbízhatósági adatok: B10d = 100000Működési gyakoriság:
