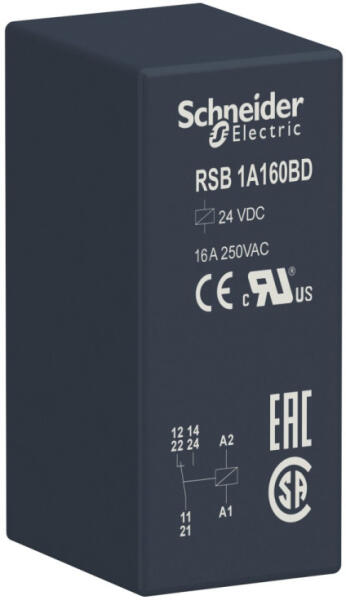

A Schneider Electric Harmony RSB1A160BD egy kompakt és megbízható interfész relé, amely ideális megoldást kínál ipari automatizálási rendszerek vezérlőköreiben. A Harmony Electromechanical Relays termékcsaládba tartozó, 24V DC vezérlőfeszültséggel működő relé egyetlen váltóérintkezővel (1CO) rendelkezik és 16A-es terhelhetőséget biztosít különböző alkalmazási területeken. A RSB sorozatú plug-in relé kitűnő választás ipari környezetbe, ahol fontos a precizitás és a megbízhatóság. Az eszköz LED jelzés és rögzíthető tesztgomb nélkül került kialakításra, így kompakt méretekkel rendelkezik. Mindössze 0,014 kg tömegével és 15,7 × 29 mm-es alapméretével minimális helyet foglal el a kapcsolószekrényben, miközben maximális teljesítményt nyújt. A relé működési hőmérséklet-tartománya rendkívül széles, -40°C és +85°C között üzemeltethető, így szélsőséges körülmények között is megbízhatóan működik. A RSB1A160BD kiváló elektromos jellemzőkkel bír: a 16A terhelhetőség NO (nyitó) érintkezőnél és 8A NC (záró) érintkezőnél AC-1/DC-1 kapcsolási kategóriában lehetővé teszi sokféle terhelés kapcsolását. A relé maximális kapcsolási kapacitása 4000 VA/448 W, a minimális kapcsolási kapacitás pedig 120 mW (10 mA, 12 V esetén). A terméket szabványos tápfeszültség-tartományban (16,8-36V DC) lehet működtetni, és rendkívüli tartóssággal rendelkezik: mechanikai élettartama 30 millió kapcsolás, elektromos élettartama pedig 100 ezer kapcsolás a névleges terhelésnél. A működési frekvencia terheléssel legfeljebb 600 kapcsolás/óra, terhelés nélkül 18000 kapcsolás/óra lehet. A 20 milliszekundumos kapcsolási és elengedési idő gyors működést biztosít. A termék ezüstötvözetből (AgNi) készült érintkezőkkel rendelkezik, ami kiváló kapcsolási tulajdonságokat és hosszú élettartamot garantál. Az IP40 védelmi szint megfelelő védelmet biztosít por ellen normál üzemi körülmények között. A relé átütési szilárdsága kiemelkedő: 1000V AC érintkezők között, 2500V AC pólusok között, valamint 5000V AC a tekercs és az érintkezők között. A terméket nemzetközi szabványoknak (IEC 61810-1, UL 508, CSA C22.2 No 14) megfelelően tervezték, és rendelkezik EAC, CSA, UL tanúsítványokkal, valamint CE jelöléssel. A PCB típusú, lapos csatlakozó kialakítás megkönnyíti a szerelést és biztos kapcsolatot garantál. A relé bármilyen pozícióban felszerelhető és használható, ami rugalmas telepítési lehetőségeket biztosít.

Schneider Electric Harmony Electromechanical Relays - RSB1A160BD - RSB interfész relé, 1CO, 16A, 24VDC műszaki adatok Általános jellemzők Termékcsalád: Harmony Electromechanical RelaysSorozat: RSB sorozatTermék vagy komponens típus: Plug-in reléRelé típusa: Interfész reléÉrintkezők típusa és összetétele: 1 C/OÁllapotjelző LED: NincsVezérlő típusa: Rögzíthető tesztgomb nélkül Villamos jellemzők Vezérlőáramkör feszültsége: 24 V DCHagyományos zárt termikus áram: 16 A -40... 40 °C hőmérsékletenÁtlagos ellenállás: 1440 Ohm hálózat: AC 20 °C-on +/- 10 %Névleges üzemi feszültség: 16.8... 36 V DCNévleges impulzus tartófeszültség: 3.6 kV az IEC 61000-4-5 szerintNévleges üzemi áram: 16 A (AC-1/DC-1) NO az IEC szerint, 8 A (AC-1/DC-1) NC az IEC szerintNévleges szigetelési feszültség: 400 V az IEC 60947 szerintMaximális kapcsolási feszültség: 300 V DC az IEC szerintElengedési feszültség küszöbérték: >= 0.1 Uc DCTerhelőáram: 16 A 250 V AC-nél, 16 A 28 V DC-nélMinimum kapcsolási áram: 10 mAMaximális kapcsolási kapacitás: 4000 VA/448 WMinimum kapcsolási feszültség: 12 VMinimális kapcsolási kapacitás: 120 mW 10 mA, 12 V-nál Időzítési jellemzők Működési idő: 20 ms működés, 20 ms alaphelyzetbe állás Tartóssági jellemzők Mechanikai élettartam: 30000000 ciklusElektromos élettartam: 100000 ciklus, 16 A 250 V, AC-1 NO; 100000 ciklus, 8 A 250 V, AC-1 NCBiztonsági megbízhatósági adatok: B10d = 100000Működési gyakoriság:
