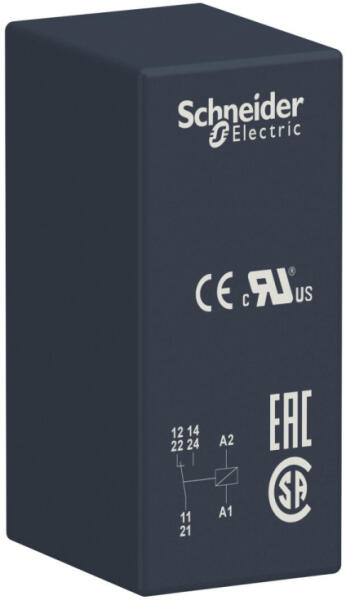

A Schneider Electric Harmony Electromechanical Relays RSB1A160B7 interfész relé kiváló választás ipari vezérlőrendszerek közötti megbízható kapcsolatok biztosítására. Ez a kompakt méretű, nagy teljesítményű relé 24 V AC tápfeszültséggel működik és 16 A névleges árammal rendelkezik, ami alkalmassá teszi különböző vezérlési és kapcsolási feladatok elvégzésére modern ipari környezetben. A RSB sorozat részeként ez a plug-in típusú interfész relé 1 váltóérintkezővel (1CO) rendelkezik, amely sokoldalú felhasználást tesz lehetővé. A termék LED-jelzés és zárolható tesztgomb nélkül kerül kialakításra, egyszerű és funkcionális megoldást kínálva. A relé 16 A-es áramerősségre van méretezve -40... 40 °C üzemi hőmérsékleti tartományban, ami biztosítja a megbízható működést különböző környezeti feltételek mellett. A 368 Ohm átlagos ellenállású tekercs 0,75 VA fogyasztással üzemel AC tápellátás esetén. A Harmony RSB1A160B7 relé kimagasló elektromos jellemzőkkel büszkélkedhet. A névleges szigetelési feszültsége 400 V az IEC 60947 szabványnak megfelelően, míg az impulzus feszültségállósága 3,6 kV az IEC 61000-4-5 szerint. Terhelhetősége 16 A 250 V AC és 16 A 28 V DC esetén, maximális kapcsolási kapacitása pedig 4000 VA/448 W. A minimális kapcsolási kapacitás 120 mW 10 mA és 12 V esetén, ami rendkívül széles felhasználási területet tesz lehetővé. Az ezüst ötvözetű (AgNi) érintkezők hosszú élettartamot és megbízható működést biztosítanak még gyakori kapcsolások esetén is. A mechanikai tartósság 10 millió kapcsolási ciklus, míg az elektromos élettartam 100 000 ciklus 16 A és 250 V AC terhelésnél NO érintkező esetén. A működési idő mindössze 20 ms mind bekapcsolás, mind kikapcsolás esetén. Az RSB1A160B7 relé rugalmas telepítést tesz lehetővé, lapos (PCB típusú) csatlakozóival könnyen illeszthető különböző alkalmazásokba. IP40 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és kiváló ellenállást mutat a vibrációval szemben (±1 mm, 10-55 Hz frekvenciatartományban az IEC 60068-2-6 szerint). A relé kialakítása lehetővé teszi bármilyen pozícióban történő működtetést, és elviseli a 10 gn nagyságú ütéseket nem működési állapotban, valamint 5 gn értékig működés közben. Az üzemi hőmérsékleti tartománya rendkívül széles: -40... 70 °C AC tápellátás esetén, tárolási hőmérséklete pedig -40... 85 °C között lehet. A termék megfelel a szigorú nemzetközi szabványoknak, beleértve az UL 508, IEC 61810-1 és CSA C22.2 No 14 előírásokat, és rendelkezik UL, EAC, CSA és CE tanúsítványokkal. A Schneider Electric RSB1A160B7 relé ideális választás ipari automatizálási rendszerekhez, PLC vezérlésekhez, épületautomatizálási megoldásokhoz és minden olyan alkalmazáshoz, ahol megbízható kapcsolási teljesítményre van szükség 24 V AC táplálási feszültség mellett.

Schneider Electric Harmony Electromechanical Relays - RSB1A160B7 műszaki adatokÁltalános jellemzők Termékcsalád: Harmony Electromechanical Relays Sorozat: RSB sorozat Termék típusa: Plug-in relé Relé típusa: Interfész relé Érintkezők típusa és összetétele: 1 C/O (váltóérintkező) Állapotjelző LED: Nincs Vezérlő áramkör feszültsége: 24 V AC 50/60 Hz Vezérlés típusa: Zárolható tesztgomb nélkül Hagyományos zárt termikus áram: 16 A (-40... 40 °C) Villamos paraméterek Átlagos ellenállás: 368 Ohm hálózat: AC 20 °C +/- 10 % Névleges üzemi feszültség: 19,2... 36 V AC 50/60 Hz Névleges impulzus állóképesség: 3,6 kV az IEC 61000-4-5 szerint Névleges üzemi áram: 16 A (AC-1/DC-1) NO az IEC szerint, 8 A (AC-1/DC-1) NC az IEC szerint Névleges szigetelési feszültség: 400 V az IEC 60947 szerint Maximális kapcsolási feszültség: 300 V DC az IEC szerint Elengedési feszültség határértéke: >= 0,15 Uc AC Terhelő áram: 16 A 250 V AC, 16 A 28 V DC Minimális kapcsolási áram: 10 mA Maximális kapcsolási teljesítmény: 4000 VA/448 W Minimális kapcsolási feszültség: 12 V Minimális kapcsolási teljesítmény: 120 mW 10 mA, 12 V esetén Teljesítmény jellemzők Működési idő: 20 ms működésbe lépés, 20 ms visszaállás Mechanikai élettartam: 10000000 ciklus Elektromos élettartam: 100000 ciklus, 16 A 250 V, AC-1 NO esetén, 100000 ciklus, 8 A 250 V, AC-1 NC esetén Biztonsági megbízhatósági adat: B10d = 100000 Működési sebesség:
