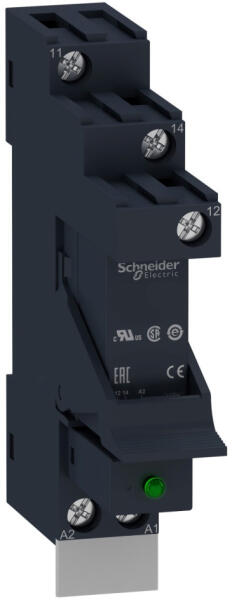

A Schneider Electric Harmony Electromechanical Relays termékcsaládjába tartozó RSB1A120BDPV egy előszerelt interfész relé foglalattal, amely számos ipari alkalmazásban ideális választás lehet. Ez a kompakt kialakítású relé modul kifejezetten a hatékony és megbízható kapcsolást igénylő automatizálási rendszerekhez lett kifejlesztve, ahol a hely és a teljesítmény egyaránt fontos szempontok. A termék 24 V DC vezérlőfeszültséggel működik (19,2... 26,4 V DC működési tartománnyal), és 1 C/O (váltó) érintkezővel rendelkezik, amely egyszerre kínál normál nyitott (NO) és normál zárt (NC) kapcsolási lehetőséget. Az érintkezők terhelhetősége figyelemre méltó: a NO érintkező akár 12 A, míg az NC érintkező 6 A terhelhetőséggel rendelkezik (AC-1/DC-1 kategóriában). A maximális kapcsolási kapacitás AC esetén 3000 VA, míg DC esetén 336 W, ami széles körű felhasználást tesz lehetővé különböző áramköri alkalmazásokban. A működési sebesség is kiemelkedő, mindössze 20 ms a be- és kikapcsolási idő egyaránt, ami a gyors vezérlési folyamatokban előnyös. Az RSB1A120BDPV különleges jellemzője a beépített LED állapotjelző, amely a relé állapotáról ad vizuális visszajelzést, megkönnyítve ezzel a diagnosztikát és a hibakeresést. A relé nem rendelkezik zárolható tesztgombbal, egyszerű kezelést biztosítva. Az érintkezők anyaga ezüst ötvözet (AgNi), amely optimális kompromisszumot kínál az elektromos vezetőképesség és a mechanikai tartósság között. Figyelemre méltó a termék mechanikai élettartama, amely eléri a 30 millió kapcsolási ciklust, míg elektromos terhelés alatt (12 A, 250 V, AC-1 NO) is 100.000 ciklus élettartamot garantál. A B10d biztonsági megbízhatósági adat 100.000, ami a termék magas minőségét jelzi. A maximális kapcsolási frekvencia terhelés alatt 600 ciklus/óra, terhelés nélkül pedig akár 18.000 ciklus/óra lehet, így intenzív vezérlési feladatokra is alkalmas. A relé csatlakozási lehetőségei is sokoldalúak: 1 x 0,25... 1 x 2,5 mm2 (AWG 22... AWG 14) flexibilis, érvéghüvellyel ellátott vezetékeket, 2 x 0,25... 2 x 1 mm2 (AWG 22... AWG 17) flexibilis, érvéghüvellyel ellátott vezetékeket, valamint 1 x 0,5... 1 x 2,5 mm2 (AWG 20... AWG 14) és 2 x 0,5... 2 x 1,5 mm2 (AWG 20... AWG 16) tömör vezetékeket is fogadhat. A csatlakozók meghúzási nyomatéka 0,8 Nm. A készülék IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, és széles működési hőmérséklet-tartományt kínál: -40... 85°C (DC kivitelben). A termék megfelel számos nemzetközi szabványnak, többek között az IEC 61810-1, CSA C22.2 No 14, UL 508 és IEC 61984 előírásainak, valamint CE, UL, CSA és EAC tanúsítványokkal rendelkezik, ami globális felhasználhatóságát bizonyítja.

Schneider Electric Harmony Electromechanical Relays - RSB1A120BDPV - RSB interfész relé foglalattal, védődiódával, 1CO, 12A, 24VDC műszaki adatokTermékjellemzők Termékcsalád: Harmony Electromechanical Relays Sorozat: RSB széria Terméktípus: Előszerelt dugaszolható relé foglalattal Relé típus: Interfész relé Érintkező típus és összetétel: 1 C/O (váltóérintkező) Érintkező működés: Standard Állapotjelző LED: Van Vezérlő áramköri feszültség: 24 V DC Vezérlés típusa: Zárolható tesztgomb nélkül Zárt termikus áram: 12 A -40... 40 °C tartományban Elektromos jellemzők Átlagos ellenállás: 1440 Ohm hálózat: DC 20 °C-on +/- 10% Névleges üzemi feszültség: 19,2... 26,4 V DC Névleges impulzus ellenálló feszültség: 3,6 kV az IEC 61000-4-5 szerint Névleges üzemi áram: 12 A (AC-1/DC-1) NO az IEC szerint Névleges üzemi áram: 6 A (AC-1/DC-1) NC az IEC szerint Névleges szigetelési feszültség: 400 V az IEC 60947 szerint Maximális kapcsolási feszültség: 300 V DC az IEC szerint Elengedési feszültség küszöbérték: >= 0,1 Uc DC Terhelő áram: 12 A 250 V AC-nál, 12 A 28 V DC-nél Minimális kapcsolási áram: 10 mA Maximális kapcsolási kapacitás: 3000 VA AC, 336 W DC Minimális kapcsolási feszültség: 12 V Minimális kapcsolási kapacitás: 120 mW 10 mA, 12 V esetén Működési jellemzők Működési idő: 20 ms működésbe lépés, 20 ms visszaállás Mechanikai élettartam: 30.000. 000 ciklus Elektromos élettartam: 100.000 ciklus, 12 A 250 V, AC-1 NO esetén Elektromos élettartam: 100.000 ciklus, 6 A 250 V, AC-1 NC esetén Biztonsági megbízhatósági adat: B10d = 100.000 Működési frekvencia:
