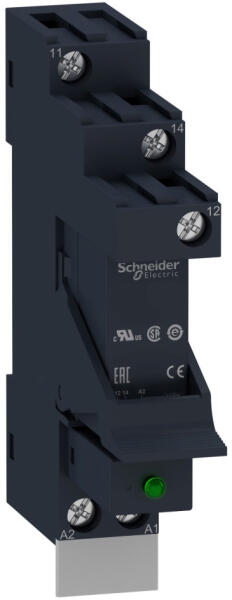

A Schneider Electric Harmony Electromechanical Relays termékcsalád RSB1A120B7PV típusú interfész relé egy előszerelt, dugaszolható kivitelű relét kínál foglalattal együtt. Ez a speciálisan ipari alkalmazásokra fejlesztett kapcsolóelem a Schneider Electric RSB sorozat részeként kiváló megbízhatóságot és hosszú élettartamot biztosít automatizálási és vezérlési rendszerekben. A RSB1A120B7PV egy 1 C/O (egy váltóérintkező) konfigurációval rendelkező interfész relé, amelyet standard érintkezőműködés jellemez. A relé 24V AC 50/60 Hz vezérlőáramkör feszültséggel működik és állapotjelző LED-del van ellátva, amely egyértelmű vizuális visszajelzést ad az üzemállapotról. Ez a modell nem tartalmaz reteszelhető teszt gombot, ami egyszerűsíti a használatot olyan környezetekben, ahol nincs szükség kézi tesztelési funkcióra. A kapcsoló maximális áramterhelhetősége 12A a -40... 40 °C közötti hőmérséklet-tartományban, ami széles működési tartományt biztosít különböző ipari környezetekben. A termék műszaki specifikációit tekintve számos kiemelkedő jellemzővel rendelkezik. Az átlagos ellenállása 350 Ohm AC hálózati működés esetén 20 °C-on, ±15% tűréssel. A névleges üzemi feszültségtartomány 19,2... 26,4V AC 50/60 Hz, ami biztosítja a stabil működést még kisebb hálózati feszültségingadozás esetén is. A relé impulzus ellenállása 3,6 kV az IEC 61000-4-5 szabvány szerint, névleges üzemi árama pedig 12A (AC-1/DC-1) NO és 6A (AC-1/DC-1) NC konfigurációban az IEC szabvány szerint. Szigetelési feszültsége 400V az IEC 60947 szabvány szerint, míg a maximális kapcsolási feszültség 300V DC az IEC szabványnak megfelelően. Az elengedési feszültség küszöbértéke >= 0,15 Uc AC. A terhelési áram 12A 250V AC és 28V DC esetén, a minimális kapcsolási áram pedig 10 mA. A maximális kapcsolási teljesítmény 3000 VA AC vagy 336 W DC, a minimális kapcsolási teljesítmény pedig 120 mW 10 mA és 12V esetén. A működési idő 20 ms bekapcsoláskor és 20 ms visszaállításkor, ami gyors válaszidőt biztosít kritikus alkalmazásoknál. A RSB1A120B7PV relé mechanikai tartóssága kiemelkedő, 10 millió kapcsolási ciklust biztosít, míg elektromos tartóssága 100.000 ciklus 12A 250V AC-1 NO és 100.000 ciklus 6A 250V DC-1 NC konfiguráció esetén. Ezek az értékek alátámasztják a termék hosszú távú megbízhatóságát ipari környezetben. Működési sebessége terhelés alatt maximum 600 ciklus/óra, terhelés nélkül pedig akár 18.000 ciklus/óra is lehet. Az átlagos tekercsfogyasztás 0,75 VA AC. A kapcsoló beszerelhető bármilyen pozícióban, ami rugalmas telepítési lehetőségeket biztosít. Az érintkezők anyaga ezüstötvözet (AgNi), ami kiváló vezetőképességet és tartósságot garantál. A termék IP védettségi szintje IP20 az IEC 60529 szabvány szerint, tehát védett az ujjak vagy hasonló méretű tárgyak behatolása ellen, de nem vízálló. Üzemi környezeti hőmérséklet-tartománya rendkívül széles, -40... 70 °C AC működés esetén, míg tárolási hőmérséklet-tartománya -40... 85 °C. A termék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CE, UL, CSA és EAC minősítéseket is.

Schneider Electric Harmony Electromechanical Relays - RSB1A120B7PV - RSB interfész relé foglalattal, védődiódával, 1CO, 12A, 24VAC műszaki adatok Főbb jellemzők Terméktartomány: Harmony Electromechanical Relays Sorozatnév: RSB sorozat Termék vagy komponens típus: Előszerelt dugaszolható relé foglalattal Relé típus: Interfész relé Érintkezők típusa és összetétele: 1 C/O (váltóérintkező) Érin tkező működés: Standard Állapotjelző LED: Van Vezérlőáramkör feszültség: 24 V AC 50/60 Hz Vezérlés típusa: Reteszelhető teszt gomb nélkül Hagyományos zárt termikus áram: 12 A -40…40 °C tartományban Kiegészítő adatok Átlagos ellenállás: 350 Ohm hálózat: AC 20 °C-on +/- 15 % Névleges üzemi feszültség: 19,2... 26,4 V AC 50/60 Hz Névleges impulzus ellenállás: 3,6 kV az IEC 61000-4-5 szerint Névleges üzemi áram: 12 A (AC-1/DC-1) NO az IEC szerint, 6 A (AC-1/DC-1) NC az IEC szerint Névleges szigetelési feszültség: 400 V az IEC 60947 szerint Maximális kapcsolási feszültség: 300 V DC az IEC szerint Elengedési feszültség küszöbérték: >= 0,15 Uc AC Terhelési áram: 12 A 250 V AC-nél, 12 A 28 V DC-nél Minimális kapcsolási áram: 10 mA Maximális kapcsolási kapacitás: 3000 VA AC, 336 W DC Minimális kapcsolási feszültség: 12 V Minimális kapcsolási kapacitás: 120 mW 10 mA-nél, 12 V-nál Működési idő: 20 ms működés, 20 ms visszaállás Mechanikai tartósság: 10000000 ciklus Elektromos tartósság: 100000 ciklus, 12 A 250 V-nál, AC-1 NO; 100000 ciklus, 6 A 250 V-nál, DC-1 NC Biztonsági megbízhatósági adatok: B10d = 100000 Működési adatok Működési sebesség:
