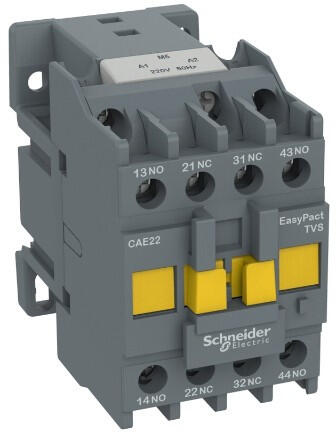

Schneider Electric Easypact TVS - CAE22M5 -Védelmi relé (CAE22M5)

  Schneider Electric Easypact TVS - CAE22M5 -Védelmi relé (CAE22M5)

Schneider Electric Easypact TVS - CAE22M5 -Védelmi relé (CAE22M5)

6 277 Ft
Írjon véleményt!

Ajánlataink a termékre



(33610 vélemény)Árukereső.hu Megbízható BoltBolt infó

Schneider Electric Easypact TVS - CAE22M5 -Védelmi relé (CAE22M5)

Ha a legjobb árat keresed, irány a Lumenet!

6 277 Ft
+ 1 990 Ft szállítási díj
Szállítás: max 1 hét
irány a bolt »
lumenet.hu
Termékleírás
Hosszúság méret 87 mm
Szélesség méret 75 mm
Magasság méret 52 mm

Hibát talált a leírásban vagy az adatlapon? Jelezze nekünk!

A Schneider Electric Easy TeSys Control Relay CAE22M5 egy kiváló minőségű, sokoldalú vezérlő relé, amely ideális megoldást kínál ipari vezérlőáramkörök megbízható kapcsolásához. Ez a kompakt kialakítású relé tökéletes egyensúlyt teremt a teljesítmény és a költséghatékonyság között, miközben nem tesz kompromisszumot a minőség terén. A CAE22M5 típusú relé az Easy TeSys termékcsalád tagja, és kifejezetten vezérlőáramkörökhöz lett tervezve. Az eszköz 2 NO (alaphelyzetben nyitott) és 2 NC (alaphelyzetben zárt) érintkezővel rendelkezik, amely sokoldalú felhasználást tesz lehetővé. Névleges üzemi feszültsége maximum 690 V AC, vezérlőáramköre pedig 220 V AC 50 Hz-es tekercsfeszültséget igényel. A relé hagyományos léghűtésű termikus árama 10 A (40 °C-on), ami megfelelő a legtöbb ipari alkalmazáshoz. A szürke (RAL 7011) színű készülékház pedig jól illeszkedik az ipari környezetbe. A CAE22M5 relé kiemelkedő műszaki paraméterekkel rendelkezik. A 6 kV névleges lökőfeszültség-állóság (az IEC 60947 szabvány szerint) kiváló védelmet biztosít a hálózati tranziens jelenségekkel szemben. Az eszköz névleges bekapcsolási kapacitása 140 A 690 V AC feszültségen (az IEC 60947-5-1 szerint), míg a névleges rövid idejű megengedett áramerősség 120 A 500 ms-ig vagy 140 A 100 ms-ig. A relé 10 A gG biztosítékkal védhető 690 V AC feszültségen (IEC 60947-5-1 szerint). Az eszköz névleges szigetelési feszültsége 690 V az IEC 60947-5-1 szabvány szerint. A mechanikai élettartama lenyűgöző: 10 millió kapcsolási ciklus, ami rendkívül hosszú üzemidőt garantál. A maximum kapcsolási gyakoriság 180 ciklus/perc, ami intenzív használat esetén is megfelelő. A CAE22M5 relét rugalmasan, sínre vagy lapra szerelheted. A csatlakozás csavaros kapcsokkal történik, amelyek 1... 2,5 mm2 méretű vezetékek fogadására alkalmasak különböző kábelmerevségi opciókkal: rugalmas kábelvég nélkül vagy kábelvéggel, valamint tömör kábel kábelvég nélkül. A javasolt meghúzási nyomaték 1,2 Nm a csavaros kapcsoknál, Philips 2-es csavarhúzó használatával. A vezérlőáramkör feszültséghatárai üzemelés közben a névleges feszültség 0,85... 1,1-szerese 50 Hz-en, míg a kiejtési feszültség a névleges 0,3... 0,6-szerese. A működési idők is rendkívül precízek: a tekercs gerjesztésekor az NC érintkezők 4... 19 ms alatt nyitnak, az NO érintkezők 12... 22 ms alatt zárnak, míg a tekercs gerjesztésének megszűnésekor az NC érintkezők 4... 12 ms alatt zárnak, az NO érintkezők pedig 6... 17 ms alatt nyitnak. Az IP2X védettségi fokozat (IEC 60529 szerint) megfelelő védelmet nyújt por és véletlen érintés ellen a legtöbb ipari környezetben.

Schneider Electric Easypact TVS - CAE22M5 -Védelmi relé műszaki adatok Fő jellemzők Terméktípus: Vezérlőrelé Termékcsal ád: Easy TeSys Termék vagy alkatrész típusa: Vezérlőrelé Eszköz rövid neve: CAE Mágneskapcsoló alkalmazás: Vezérlőáramkör Szín: < /strong> Szürke (RAL 7011) Kiegészítő jellemzők Felhasználási kategória: AC-14, AC-15 Érintkező összetétel: 2 NO + 2 NC Névleges üzemi feszültség [Ue]: 10 MOhm Mechanikai robusztusság: Ütések nyitott reléknél: 7 Gn 11 ms-ig, Ütések zárt reléknél: 10 Gn 11 ms-ig, Rezgések nyitott reléknél: 1,5 Gn, 5... 300 Hz, Rezgések zárt reléknél: 3 Gn, 5... 300 Hz Magasság: 74 mm Szélesség: 45 mm Mélység: 80 mm Környezeti jellemzők Szabványok: IEC 60947-5-1 Terméktanúsít ványok: GOST IP védettségi fokozat: IP2X az IEC 60529 szerint Védő kezelés: TH az IEC 60068 szerint Üzemi környezeti hőmérséklet: -20... 70 °C Tárolási környezeti hőmérséklet: -60... 80 °C Üzemi magasság: 3000 m leminősítés nélkül
