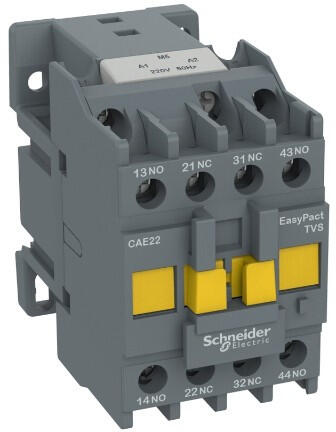

Schneider Electric Easypact TVS - CAE22F5 -Védelmi relé (CAE22F5)

  Schneider Electric Easypact TVS - CAE22F5 -Védelmi relé (CAE22F5)

Schneider Electric Easypact TVS - CAE22F5 -Védelmi relé (CAE22F5)

6 277 Ft
Írjon véleményt!

Ajánlataink a termékre



(33587 vélemény)Árukereső.hu Megbízható BoltBolt infó

Schneider Electric Easypact TVS - CAE22F5 -Védelmi relé (CAE22F5)

Ha a legjobb árat keresed, irány a Lumenet!

6 277 Ft
+ 1 990 Ft szállítási díj
Szállítás: max 1 hét
irány a bolt »
lumenet.hu
Termékleírás
Hosszúság méret 87 mm
Szélesség méret 75 mm
Magasság méret 52 mm

Hibát talált a leírásban vagy az adatlapon? Jelezze nekünk!

A Schneider Electric Easy TeSys Control Relay CAE22F5 egy kompakt és hatékony vezérlő relé, amely kifejezetten vezérlő áramkörökhöz lett kifejlesztve. Ez a szürke (RAL 7011) színű eszköz a Schneider Electric Easy TeSys termékcsalád része, amely kiváló minőségű kapcsolóeszközeiről ismert. A CAE22F5 modell 2 NO + 2 NC érintkezővel rendelkezik, amelyek lehetővé teszik a rugalmas áramkör kialakítást különböző vezérlési alkalmazásokhoz. A CAE22F5 relé maximális névleges üzemi feszültsége 690 V AC, így széles körben alkalmazható ipari környezetben. A vezérlő áramkör 110 V AC 50 Hz-es táplálással működik, amely standard az ipari alkalmazásokban. Az eszköz AC-15 és AC-14 felhasználási kategóriákban használható, így tökéletes választás elektromágneses terhelések, például kisebb motorok, szolenoidok vagy kontaktorok vezérléséhez. A termék 6 kV-os névleges lökőfeszültség-állósággal rendelkezik az IEC 60947 szabvány szerint, amely kiváló védelmet biztosít túlfeszültség ellen. A CAE22F5 relé kiemelkedő teljesítményt nyújt, 10 A-es hagyományos szabad levegőben mért termikus árammal (40 °C-on), valamint 140 A-es névleges bekapcsolási kapacitással 690 V AC feszültségen az IEC 60947-5-1 szabvány szerint. Rövid ideig tartó névleges zárlati árama 120 A 500 ms-ig vagy 140 A 100 ms-ig, ami megfelelő védelmet nyújt rövidzárlat esetén. A relé 10 A gG biztosítékkal védendő 690 V-on az IEC 60947-5-1 szabványnak megfelelően. Szigetelési feszültsége 690 V az IEC 60947-5-1 szerint. Mind lemezre, mind pedig sínre szerelhető, ami rugalmas telepítési lehetőségeket biztosít. A csatlakozások csavaros kapcsokkal történnek, amelyek 1... 2,5 mm2 keresztmetszetű vezetékek fogadására alkalmasak, legyen szó akár rugalmas vagy merev kábelekről, érvéghüvellyel vagy anélkül. A CAE22F5 rendkívül gyors működési idővel büszkélkedhet: 4... 19 ms a tekercs gerjesztése és az NC nyitása között, 12... 22 ms a tekercs gerjesztése és az NO zárása között, 4... 12 ms a tekercs gerjesztésének megszűnése és az NC zárása között, illetve 6... 17 ms a tekercs gerjesztésének megszűnése és az NO nyitása között. A vezérlő áramkör feszültséghatárai: működési tartomány 0,85... 1,1 Uc 50 Hz-en, kiejtési feszültség 0,3... 0,6 Uc. A kapcsoló kimagasló, 10 millió ciklus mechanikai élettartammal rendelkezik, és akár 180 kapcsolás/perc maximális működési sebességre képes, ami igazán lenyűgöző érték a kategóriájában. Bekapcsolási teljesítménye 70 VA 50 Hz-en (20 °C-on), tartó teljesítményfelvétele pedig mindössze 8 VA 50 Hz-en (20 °C-on). A minimális kapcsolási feszültség 17 V, a minimális kapcsolási áram pedig 5 mA. Az átfedés nélküli idő 1,5 ms mind gerjesztéskor, mind pedig a gerjesztés megszűnésekor az NC és NO érintkezők között. A szigetelési ellenállás nagyobb mint 10 MOhm.

Schneider Electric Easypact TVS - CAE22F5 -Védelmi relé műszaki adatok Főbb jellemzők Termékcsalád: Easy TeSys Terméksorozat: Easy TeSys Control Relay Termék vagy komponens típusa: Vezérlő relé Eszköz rövid neve: CAE Kontaktor alkalmazás: Vezérlő áramkör Szín: Szürke (RAL 7011) Kiegészítő adatok Felhasználási kategória: AC-15, AC-14 Érintkező összetétel: 2 NO + 2 NC Névleges üzemi feszültség [Ue]: 10 MOhm Mechanikai ellenállás Ütésállóság nyitott reléállapotban: 7 Gn 11 ms-ig Ütésállóság zárt reléállapotban: 10 Gn 11 ms-ig Rezgésállóság nyitott reléállapotban: 1,5 Gn, 5... 300 Hz Rezgésállóság zárt reléállapotban: 3 Gn, 5... 300 Hz Méretek és súly Magasság: 74 mm Szélesség: 45 mm Mélység: 80 mm Nettó súly: 0,28 kg Környezeti adatok Szabványok: IEC 60947-5-1 Terméktanúsít ványok: GOST IP védettségi fokozat: IP2X az IEC 60529 szerint Védő kezelés: TH az IEC 60068 szerint Környezeti üzemi hőmérséklet: -20... 70 °C Környezeti tárolási hőmérséklet: -60... 80 °C Üzemi magasság: 3000 m teljesítménycsökkenés nélkül
