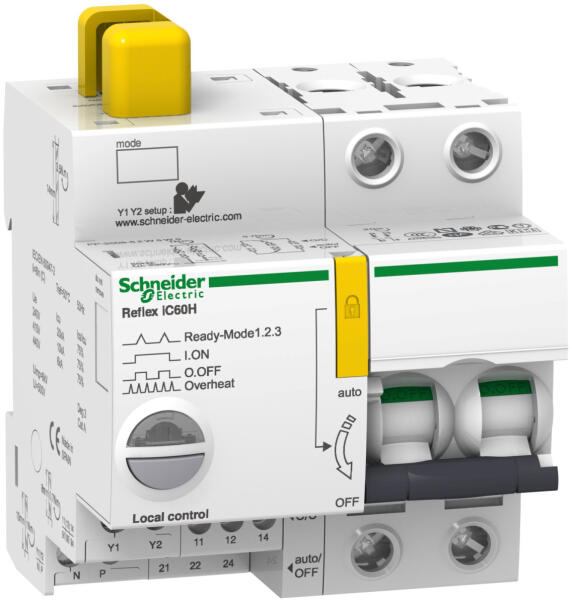

A Schneider Electric Acti 9 Reflex iC60H Ti24 25 A 2P kismegszakító integrált vezérléssel kiváló megoldást jelent a modern villamosenergia-hálózatok fejlett védelméhez és vezérléséhez. Ez a korszerű, A9C65225 cikkszámú kismegszakító egyesíti magában a hagyományos megszakítók védelmi funkcióit és a fejlett távvezérlési lehetőségeket, így optimális választás mind ipari, mind kereskedelmi alkalmazásokhoz. A Reflex iC60H egy 2 pólusú, C karakterisztikájú kismegszakító, 25 A névleges áramerősséggel. Az eszköz termikus-mágneses kioldási technológiával rendelkezik, amely megbízható védelmet nyújt túlterhelés és rövidzárlat ellen. Kiemelkedő megszakítóképessége 30 kA 220-240 V AC feszültségen, illetve 15 kA 380-415 V AC hálózatokon, amely megfelel az EN/IEC 60947-2 szabványnak. A H megszakítóképességi kód jelzi, hogy az eszköz magas rövidzárlati teljesítményre képes, így kiválóan alkalmas olyan helyekre, ahol fokozott védelmi igények merülnek fel. Az integrált vezérlési funkciónak köszönhetően a megszakító távolról is működtethető többféle módon: folyamatos vezérléssel, impulzussal, valamint támogatja a kapcsolódó automatizálási rendszereket. A vezérlési lehetőségek között megtalálható a távoli be/kikapcsolás funkció, a toggle üzemmód, valamint az ON/OFF gomb használata. A vezérlőfeszültség lehet 230 V AC, 24 V AC, 48 V AC, 24 V DC vagy 48 V DC, így számos rendszerhez rugalmasan illeszthető. A Reflex iC60H Ti24 kompatibilis PLC rendszerekkel is, ami tovább növeli a felhasználhatóságát komplex automatizálási feladatokhoz. Az eszköz kivitelezése precíz és funkcionális. 35 mm-es szimmetrikus DIN sínre szerelhető, méretei (84 mm magasság, 81 mm szélesség, 77 mm mélység) lehetővé teszik a kompakt elhelyezést elosztószekrényekben. Fehér színű burkolata biztosítja a jó láthatóságot. A készülék állapotát többféle LED jelzés mutatja: villogó LED jelzi a kioldást vagy túlmelegedést, zöld LED a bekapcsolt állapotot, piros LED pedig a hibát. Ez a vizuális visszajelzés rendkívül hasznos a gyors hibakereséshez és állapotfigyeléshez. A Reflex iC60H kismegszakító kiemelkedő mechanikai és elektromos tartósságot kínál, 50000 ciklusos élettartammal. A készülék IP20-as védettséggel rendelkezik az IEC 60529 szabványnak megfelelően, és 3-as szennyezettségi fokozatú környezetben is használható. Lakattal lezárható OFF pozícióban, ami további biztonságot nyújt karbantartási munkák során. Földzárlat-védelemmel külön blokk formájában egészíthető ki, ami tovább növeli a rendszer védettségét.

Schneider Electric Acti 9 Reflex iC60H - A9C65225 - beépített megszakító vezérlés, 2P, C, 25A műszaki adatok Fő jellemzők Eszköz alkalmazás: Elosztás, Vezérlés Termékcsalád: Acti9 Terméknév: Reflex iC60 Eszköz rövidnév: Reflex iC60H Termék vagy komponens típus: Integrált vezérlésű áramköri megszakító Pólusok leírása: 2P Védett pólusok száma: 2 Hálózat típus: AC Kioldó egység technológia: Termikus-mágneses Görbe kód: C Kiegészítő adatok Névleges áramerősség: 25 A Hálózati frekvencia: 50/60 Hz Megszakító képesség kód: H Megszakító képesség: 30 kA Icu 220... 240 V AC 50/60 Hz esetén, az EN/IEC 60947-2 szerint
15 kA Icu 380... 415 V AC 50/60 Hz esetén, az EN/IEC 60947-2 szerint Névleges szigetelési feszültség: 500 V AC Kapcsolási állapot jelző: Igen Vezérlési típus: Távvezérlés folyamatos paranccsal
Toggle
ON/OFF gomb
Távvezérlés impulzussal Vezérlőjel típus: Impulzus
Fenntartott nagyon alacsony feszültség
Fenntartott Helyi jelzés: Villogó LED: eszköz kioldott
Villogó LED: eszköz túlmelegedés
Zöld LED: eszköz BE
Villogó LED: eszköz kész
Piros LED: hiba Vezérlőáramkör feszültség: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC Névleges tápfeszültség: 230 V AC 50/60 Hz frekvencián Szerelési mód: Rögzített Fizikai jellemzők Szerelési támasz: 35 mm szimmetrikus DIN sín 9 mm osztások: 9 Magasság: 84 mm Szélesség: 81 mm Mélység: 77 mm Szín: Fehér Mechanikai élettartam: 50000 ciklus Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz Lakatolhatóság: Lakatolható Zárolási opciók leírása: Lakat OFF pozícióban Földzárlat védelem: Külön blokk Termék kompatibilitás: PLC-vel Környezeti jellemzők IP védettségi fokozat: IP20 az IEC 60529 szerint Szennyezettségi fokozat: 3 Trópusi kivitel: 2 Relatív páratartalom: 93% 40°C-on
