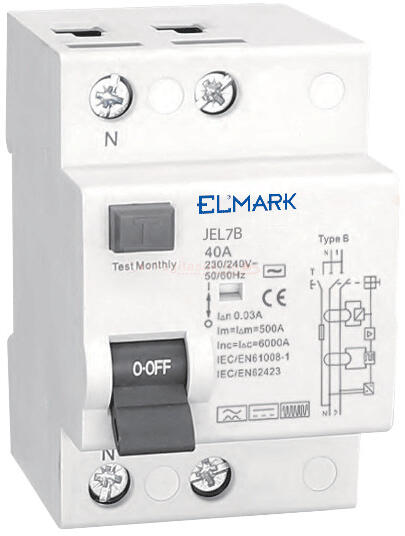

ELMARK Áram-védőkapcsoló 2 pólusú (Fi-relé) 40A 30mA B tipus (40848B)

  ELMARK Áram-védőkapcsoló 2 pólusú (Fi-relé) 40A 30mA B tipus (40848B)

ELMARK Áram-védőkapcsoló 2 pólusú (Fi-relé) 40A 30mA B tipus (40848B)

77 183 Ft
Írjon véleményt!
Megközelítés:
A
B
Útvonaltervezés
Javasolt útvonal:

Ajánlataink a termékre



(3323 vélemény)Árukereső.hu Megbízható BoltBolt infó

ELMARK Áram-védőkapcsoló 2 pólusú (Fi-relé) 40A 30mA B tipus (40848B)

77 183 Ft
+ 1 999 Ft szállítási díj
Részletek a boltban
irány a bolt »
vilagitasok.hu
Termékleírás
Védelem IP20
Gyártó Elmark
Gyártói cikkszám 40848B
Típus B osztály
Szivárgási áram 30mA
GLS-el leszállítjuk 1.5

Hibát talált a leírásban vagy az adatlapon? Jelezze nekünk!

Névleges áramerősség: 40A
Szivárgási áram: 30mA
Védelem típusa: elektromágneses
Kivitelezés: JEL1B
Névleges üzemi feszültség: 230V AC; 50/60Hz
B típusú

Működési elv leírása:
A hibaáram elleni védelem nem igényel kiegészítő tápfeszültséget a működtető szerkezet munkájához. A működési elv lényege a nulla és fázis vezetékekben folyó áram erősségének összehasonlítása. A vezetékek egy (toroid) gyűrűre vannak tekercselve és a szekunder tekerccsel együtt összefogó mérőtranszformátort alkotnak. Az erőátviteli vezetékek
tekercselése olyan, hogy a villamos áram keltette mágneses mezők kölcsönösen kioltják egymást. Ha olyan vezeték szigetelése sérül meg, amely a megszakító után következik vagy ember kerül az áramkörbe a rendszer instabillá válik és a mágneses mezők nem semlegesítik egymást. A visszamaradó mágneses mező olyan feszültséget gerjeszt a szekunder
tekercsben, amely az elektromágneses tekercsben a szivárgási árammal egyenesen arányos áramot hoz létre. Amikor ezen áram erőssége meghaladja a hibaáram megadott határértékét a védelem működésbe lép és a készülék megszakítja az áramkört.

Rendeltetés:
- áramkörök terhelés alatti kikapcsolása a betáp kábelek szigetelésének sérülése esetén
- áramkörök terhelés alatti kikapcsolása, ha ember kerül az áramkörbe
- külön fogyasztó / áramkör, illetve az egész áramelosztó szekrény védelme
- magas fokon garantálja az áramparaméterek megbízhatóságát
- vezérlés módja: kézi bekapcsolás és automata kikapcsolás kimeneti hiba esetén

Műszaki jellemzők
* Névleges üzemi feszültség: 230/400V; 50/60Hz
* Névleges áram: 40A
* Érzékenység: 30 mA
* Működésbe lépési sebesség: kevesebb mint 0,1s
* Munkaállapot (bekapcsolva) kijelzése
* A megszakítók műanyag alkatrészei: UV sugárzásnak ellenálló, éghetetlen anyag
* Környezeti hőmérséklet: -10°÷45ºС
* Tengerszint feletti magasság: max. 2000 m

Bekötés:
- fésűs soroló sín (csak a kétpólusú készülékekre vonatkozik)
- megfelelő keresztmetszetű hajlékony vagy merev vezeték

Felszerelés módja:
- DIN sínre rögzítve
- pozíció: függőleges

A hibaáram megszakító beépítésre kerül az elosztószekrénybe, úgy hogy az utána következő nulla- és védővezeték között nem lehet villamos kapcsolat. A hibaáram védelem megfelelő működéséhez a megszakítónak szüksége van 3 vagy 5 eres vezetékkel, külön nulla munkakábellel (N) és külön védővezetékkel (PE) rendelkező hálózatra (vagyis 5/3 eres TN-S vagy TT földelés szükséges). A fogyasztó házát – a hálózat típusától függően – vagy a védővezetékhez kell csatlakoztatni, vagy földeléssel kell ellátni
